第70回・2024年
70AM025|第70回 臨床検査技師国家試験 過去問

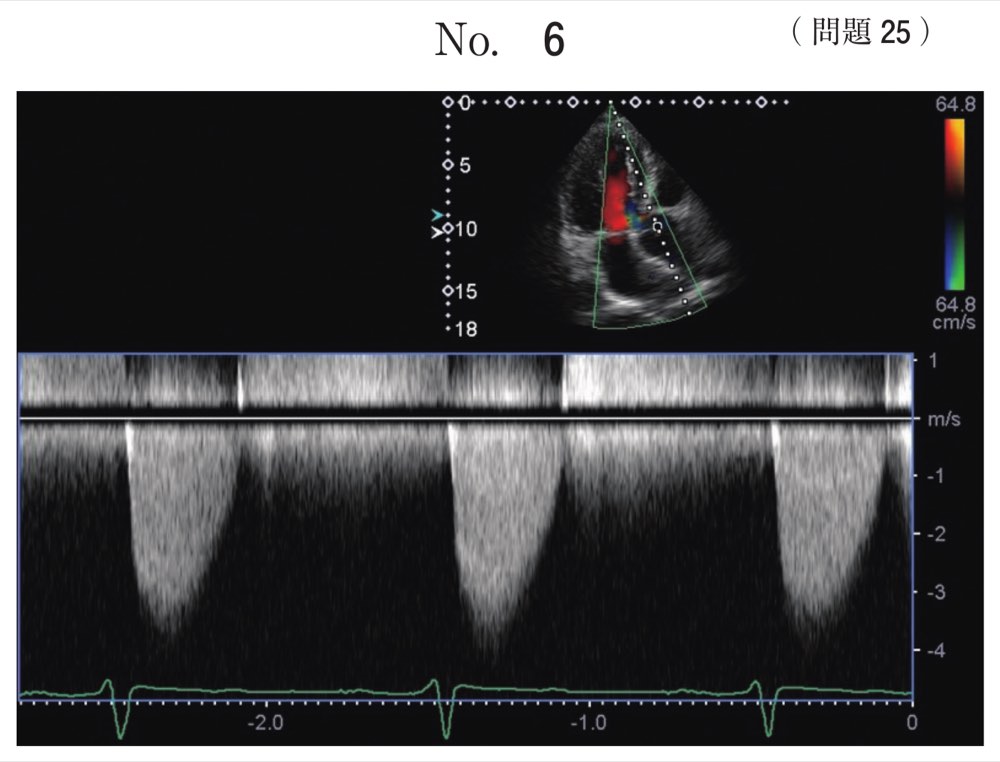

心尖部長軸断面の連続波ドプラ波形(別冊No. 6)を別に示す。 狭窄前後の最大圧較差はどれか。

解答・解説を見る
正解3
正答
3.64 mmHg
この問題のポイント
連続波ドプラ波形から狭窄部の最大血流速度を読み取り、簡易ベルヌーイ式で圧較差に換算する問題です。決め手は2つあります。縦軸(m/s)で波形のピークが約4 m/sと読めることと、速度を2乗してから4倍することです。4×4²=64 mmHg となります。
解説
画像の読み取り
- 上段:心尖部長軸断面のBモード像に、カラードプラを重ねた画像です。扇形の頂点(心尖部)から右下へ伸びる点線が、連続波ドプラのビーム(カーソル)の向きです。
- 上段右端のカラーバー(64.8 cm/s)は、カラードプラで表示できる流速の範囲です。今回の計算には使いません。
- 下段:連続波ドプラのスペクトル波形です。横軸は時間(秒)、縦軸は流速(m/s)です。基線より下は、探触子から遠ざかる血流を表します。
- 最下部の緑の線は心電図です。QRS波の直後(収縮期)に、基線より下へ大きく下がる波形が心拍ごとに現れています。
- 波形の外縁(エンベロープ)の最も深い点は、縦軸の「-4」の目盛付近です。したがって最大血流速度は約4 m/sと読めます。
- 心尖部から遠ざかる収縮期の高速血流で、問題文が「狭窄」としていることから、大動脈弁狭窄の弁口を通る駆出血流を記録したものと考えられます。
簡易ベルヌーイ式の考え方
- 狭窄部では血流が速くなり、その分だけ圧が下がります。ベルヌーイの定理を使うと、流速から狭窄前後の圧較差を求められます。
- 狭窄前の速度が狭窄部の速度より十分小さいとみなせるとき、次の簡易式を使います。
- 圧較差(mmHg)=4×V²(Vは狭窄部の最大血流速度、単位はm/s)
- 係数4は、血液の密度と単位換算から来ます。½×密度(約1,060 kg/m³)≒530 なので、V=1 m/sで約530 Paです。1 mmHg≒133 Paで割ると、530÷133≒4 になります。
- 狭窄前の速度が無視できないほど速いときは、圧較差=4×(狭窄部の速度²−狭窄前の速度²)とします。簡易式のままでは圧較差を過大評価します。
- 符号(基線の上か下か)は血流の向きを示すだけです。2乗するので計算には影響しません。
計算
使う式:最大圧較差=4×(最大血流速度)²
代入:最大血流速度=4 m/s
計算:4×4²=4×16
答え:64 mmHg
速度は必ずm/sで代入します。cm/s(400 cm/s)のまま代入すると、桁がまったく合わなくなります。
検査室の実務で押さえること
- 連続波ドプラは、ビーム上のすべての深さの血流をまとめて受信します。折り返し現象(エイリアシング)が起きないため、狭窄部の高速血流を測れます。その代わり、どの深さの血流かを区別する距離分解能はありません。
- パルスドプラは特定の部位の流速を測れますが、ナイキスト限界を超える高速血流では折り返しが起きます。
- ドプラ法はビーム方向の速度成分を測ります。ビームと血流の角度が大きいほど速度を過小評価し、2乗するため圧較差はさらに大きく過小評価されます。複数の方向から記録し、最も速い値を採用します。
- 本問の「最大圧較差」は、ピーク速度から求める瞬時の最大値です。平均圧較差はエンベロープをトレースして瞬時圧較差を平均した値で、最大圧較差より小さくなります。
- 大動脈弁狭窄症では、最大血流速度4.0 m/s以上、平均圧較差40 mmHg以上が重症の目安です。本問の約4 m/s(64 mmHg)は、この目安に相当します。
- 同じ式は、三尖弁逆流の最大速度から右室収縮期圧を推定するときにも使います(右室収縮期圧≒4×V²+右房圧)。
選択肢の確認
1.16 mmHg
誤り。最大速度2 m/sに相当する値です。
4×2²=16 mmHg なので、最大速度2 m/sの場合の圧較差です。画像のピーク約4 m/sとは合いません。なお、速度を2乗せずに4×4と計算しても16になります。2乗し忘れの典型的な誤りです。
2.32 mmHg
誤り。最大速度約2.8 m/sに相当します。
32÷4=8、√8≒2.8 なので、最大速度約2.8 m/sの場合の値です。画像の波形は-4の目盛付近まで達しており、これより明らかに速い血流です。
3.64 mmHg
正答。最大速度4 m/sから求めた値です。
画像のピーク約4 m/sを簡易ベルヌーイ式に代入すると、4×4²=4×16=64 mmHgです。速度を2乗してから4倍する手順どおりの値です。
4.80 mmHg
誤り。最大速度約4.5 m/sに相当します。
80÷4=20、√20≒4.5 なので、最大速度約4.5 m/sの場合の値です。画像の波形のピークは-4の目盛付近にとどまり、4.5 m/sまでは達していません。本画像の読み取りより大きい値です。
5.96 mmHg
誤り。最大速度約4.9 m/sに相当します。
96÷4=24、√24≒4.9 なので、最大速度約4.9 m/sの場合の値です。画像のピーク約4 m/sよりかなり速い血流を前提にした値で、本画像とは合いません。
覚えるポイント
- 簡易ベルヌーイ式:圧較差(mmHg)=4×最大血流速度(m/s)²。速度を2乗してから4倍します。
- 速度と圧較差の対応:2 m/s→16 mmHg、3 m/s→36 mmHg、4 m/s→64 mmHg、5 m/s→100 mmHg。
- 連続波ドプラは高速血流を折り返しなく測れますが、距離分解能はありません。パルスドプラはその逆です。
- ビームと血流の角度が大きいと速度を過小評価し、圧較差は2乗でさらに過小評価されます。
- 大動脈弁狭窄症の重症の目安:最大血流速度4.0 m/s以上、平均圧較差40 mmHg以上、弁口面積1.0 cm²未満。
- 三尖弁逆流の最大速度からは、4×V²+右房圧で右室収縮期圧を推定できます。
