70PM025|第70回 臨床検査技師国家試験 過去問

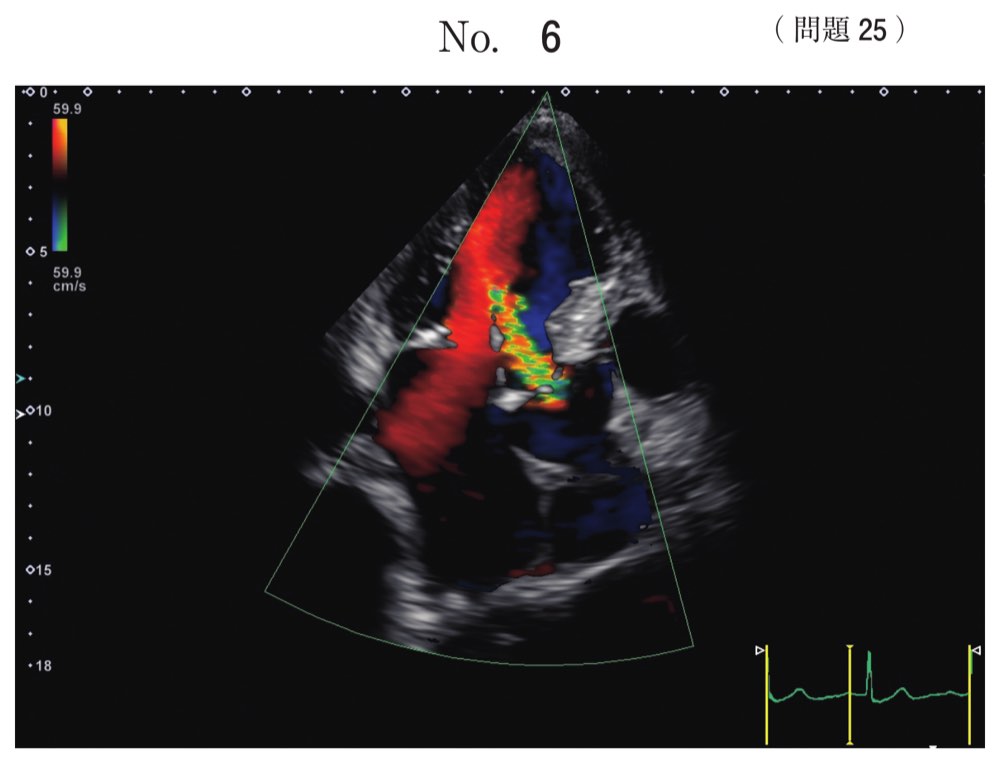

心尖部長軸像のカラードプラ像(別冊No. 6)を別に示す。 最も考えられるのはどれか。

70PM025の問題画像
画像を押すと拡大して表示します
解答・解説を見る

正解5

正答

5.大動脈弁閉鎖不全症

この問題のポイント

心尖部長軸像のカラードプラで、異常な血流の「起始部(どの弁から出るか)」「流れ込む腔」「時相(収縮期か拡張期か)」を読む問題です。決め手は、大動脈弁の位置から左室内へ、心尖部に向かうモザイク状のジェットが見えることです。同じ画面で僧帽弁から左室への流入血流が見えるので、拡張期の画像と判断できます。拡張期に大動脈弁から左室へ戻る血流は、大動脈弁閉鎖不全症〈AR〉の逆流です。

解説

心尖部長軸像とカラードプラの読み方

心尖部長軸像(心尖部三腔像とも呼びます)は、心尖部にプローブを当てて左心系を縦に切る断面です。

  • 描出される構造:左室、左房、僧帽弁、左室流出路、大動脈弁、大動脈基部(上行大動脈の起始部)。
  • 画面の向き:扇形の頂点(画面の上)がプローブ側で心尖部、下方が心基部です。
  • 強み:僧帽弁と大動脈弁の血流を一画面で見られるため、逆流と狭窄の鑑別に向きます。

カラードプラの色は、血流の向きを表します。赤系はプローブに近づく血流、青系はプローブから遠ざかる血流です。動脈血・静脈血の区別ではありません。

画面左上のカラーバーには、速度レンジとして上下とも59.9 cm/sが示されています。このレンジ(ナイキスト限界)を超える速い血流は色が反対側へ折り返します(折り返し現象〈エイリアシング〉)。高速の血流や乱流では、赤・黄・緑・青が入り混じるモザイク状になります。モザイクは、逆流・狭窄・短絡などの異常な高速ジェットの目印です。

ただし、逆流の診断では色そのものより、時相・起始部・流れる腔・モザイク状の乱流を確認します。

画像の読み取り

  • 心尖部へ向かう幅の広い赤色の血流:心基部の左寄り(僧帽弁側)から心尖部へ向かいます。左房から左室への流入血流で、プローブに近づくため赤く表示されています。色は均一な赤で、モザイクにはなっていません。
  • 時相:僧帽弁から左室への流入は、僧帽弁が開く拡張期に起こります。したがって、この画像は拡張期のものです。右下の心電図でも、中央の黄色の縦線がQRS波の直前にあり、拡張期の終わりごろの時相と矛盾しません。
  • モザイク状のジェット:心基部の右寄り、心室中隔基部の下にある大動脈弁の位置から始まります。左室流出路を通って左室内へ入り、心尖部の方向へ細長く伸びています。
  • 意味:拡張期に大動脈から左室へ戻る高速の血流であり、大動脈弁閉鎖不全症を示します。

なぜ拡張期に逆流するのか

拡張期には大動脈弁が閉じ、大動脈圧が左室圧より高く保たれます。大動脈弁がしっかり閉じないと、この圧較差で血液が大動脈から左室へ逆流します。圧較差が大きいため逆流は高速になり、モザイクとして描出されます。

逆流した分だけ左室には容量負荷がかかり、左室が拡大します。ARでよく問われる関連所見は次のとおりです。

  • 聴診:拡張期の灌水様雑音(拡張早期の漸減性の雑音)。
  • Mモード:逆流ジェットが僧帽弁前尖に当たり、前尖の拡張期細動(フラッタリング)が見られます。
  • 血圧:拡張期血圧が下がり、脈圧が大きくなります。

検査の実務では、異常血流の時相を心電図で確かめます。あわせて連続波ドプラで逆流の速度波形を記録し、ジェットの幅などから重症度も評価します。

時相と起始部で弁膜症を分ける

  • 大動脈弁閉鎖不全症:拡張期。大動脈弁から左室(左室流出路)へ向かう逆流。
  • 僧帽弁狭窄症:拡張期。狭い僧帽弁口から左室側へ向かう加速したモザイク血流。
  • 大動脈弁狭窄症:収縮期。大動脈弁から上行大動脈側へ向かうモザイク血流。
  • 僧帽弁閉鎖不全症:収縮期。僧帽弁から左房へ向かう逆流。
  • 心室中隔欠損症:主に収縮期。心室中隔の欠損孔を左室から右室へ横切る短絡血流。

選択肢の確認

1.僧帽弁狭窄症
誤り。僧帽弁口を通る拡張期の流入異常です。
僧帽弁狭窄症では、拡張期に狭い僧帽弁口を通る流入血流が加速し、僧帽弁口から左室側へモザイク血流が見られます。断層像では弁尖の肥厚・癒合、前尖のドーミング(拡張期に弁がドーム状に膨らむ)、左房の拡大を評価します。拡張期という時相は本問と同じですが、異常血流の起始部は僧帽弁で、大動脈弁ではありません。本問の僧帽弁からの流入血流は均一な赤色で、モザイクになっていません。

2.大動脈弁狭窄症
誤り。収縮期に大動脈側へ向かうジェットです。
大動脈弁狭窄症では、収縮期に狭い大動脈弁口を血流が高速で通過します。そのため大動脈弁から上行大動脈側へ、心尖部から遠ざかるモザイク血流が見られます。本問のジェットは向きが逆で、大動脈弁から左室内へ戻る拡張期の逆流です。大動脈弁狭窄症は左室に圧負荷をかけ、求心性の左室肥大をきたします。

3.心室中隔欠損症
誤り。短絡血流は心室中隔を横切ります。
心室中隔欠損症では、主に収縮期に、欠損孔を通って左室から右室へ向かう短絡血流がモザイクとして見られます。本問のジェットは中隔を横切っておらず、起始部が大動脈弁の位置です。心室中隔欠損症の短絡血流は、傍胸骨長軸像や短軸像などで、中隔と右室を含めて観察します。

4.僧帽弁閉鎖不全症
誤り。収縮期に僧帽弁から左房へ逆流します。
僧帽弁閉鎖不全症では、収縮期に左室から左房へ逆流し、僧帽弁から左房内へ向かうモザイクジェットが見られます。本問のジェットは左房ではなく左室内へ向かい、起始部も大動脈弁側です。また、僧帽弁からの流入血流が見えることから、この画像は拡張期です。大動脈弁閉鎖不全症と同じ「閉鎖不全=逆流」ですが、時相と流れ込む腔が違います。

5.大動脈弁閉鎖不全症
正答。拡張期に大動脈弁から左室へ逆流します。
画像は僧帽弁からの流入血流が見える拡張期の像です。その時相に、大動脈弁の位置から左室内を心尖部へ向かうモザイクジェットが見えます。これは大動脈から左室へ戻る逆流で、大動脈弁閉鎖不全症の所見に一致します。心尖部へ向かうのでプローブに近づく向きですが、高速のため色が折り返してモザイクになっています。

覚えるポイント

  • 逆流ジェットは「起始部・流れ込む腔・時相」で読みます。大動脈弁閉鎖不全症は拡張期に大動脈弁から左室へ、僧帽弁閉鎖不全症は収縮期に僧帽弁から左房へ逆流します。
  • 拡張期の異常血流は大動脈弁閉鎖不全症と僧帽弁狭窄症、収縮期は大動脈弁狭窄症と僧帽弁閉鎖不全症です(心室中隔欠損症の短絡も主に収縮期)。
  • カラードプラの赤はプローブに近づく血流、青は遠ざかる血流です。動脈血・静脈血の意味ではありません。
  • 速度レンジ(ナイキスト限界)を超える高速血流や乱流はモザイクになり、逆流・狭窄・短絡の目印になります。
  • 心尖部長軸像(心尖部三腔像)は左室・左房・僧帽弁・左室流出路・大動脈弁を一度に描出し、両弁の逆流と狭窄の鑑別に使います。
  • 大動脈弁閉鎖不全症の関連所見:左室の容量負荷(左室拡大)、拡張期灌水様雑音、Mモードでの僧帽弁前尖の拡張期細動、脈圧の増大。
