72PM017|第72回 臨床検査技師国家試験 過去問

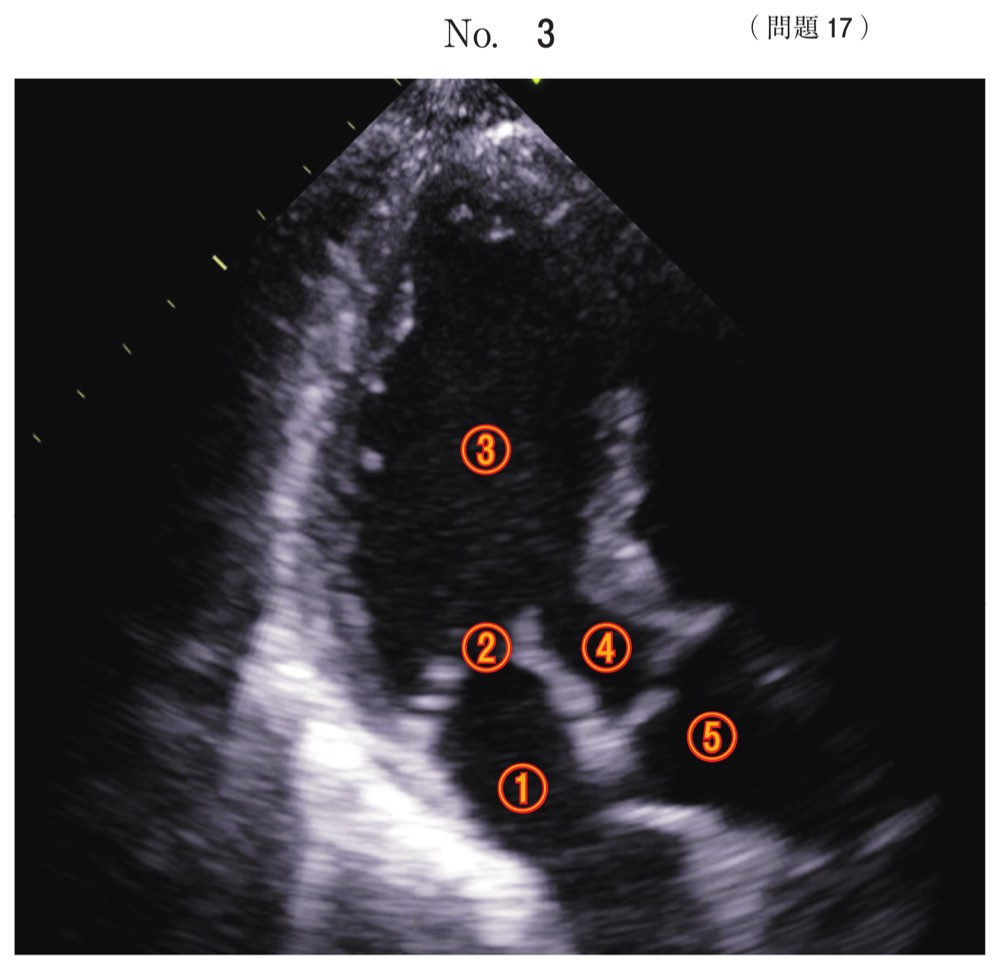

心尖部長軸像(別冊No. 3)を別に示す。 パルスドプラ法による E/A の計測部位はどれか。

解答・解説を見る
正解2
正答
2.②
この問題のポイント
左室流入血流(僧帽弁口血流)をパルスドプラ法で記録するときの、サンプルボリュームの位置を画像上で選ぶ問題です。決め手は「E/Aは拡張期に、僧帽弁の前尖と後尖の先端(弁尖先端)の間で測る」という知識です。画像では、両弁尖の先端に挟まれた②がこの位置に当たります。
解説
画像の読み取り
経胸壁心エコーの心尖部長軸像(心尖部三腔像)のBモード画像です。扇形の頂点(画面上端)が、探触子を当てた心尖部です。この断面では左室・左房・左室流出路・大動脈が一度に見えます。
- ③:画面中央の大きな低エコー域で、左室内腔の中部です。
- ②:③の下方です。右側の線状の高エコー(僧帽弁前尖)と、左側の小さな高エコー(後尖と考えられます)に挟まれ、弁尖先端の高さにあります。
- ①:僧帽弁より深い位置(画面下方)の低エコー域で、左房です。
- ④:僧帽弁前尖の右側で、前尖と心室中隔に挟まれた部分です。左室流出路に当たります。
- ⑤:④の右下にある高エコー(大動脈弁)を越えた先の低エコー域で、大動脈基部です。
読み方のコツは、心尖部から左室を下へたどり、僧帽弁の左右の弁尖が開く先端部を探すことです。僧帽弁前尖は、左房から左室への流入路と、左室から大動脈への流出路を分ける境目になっています。
E/Aとは
E/Aは、拡張期の僧帽弁口血流速度の比で、左室拡張能の評価に使います。
- E波:拡張早期に左房から左室へ流れ込む急速流入の波です。左室の弛緩と、左房と左室の圧較差を反映します。
- A波:拡張後期に、心房収縮によって流れ込む血流の波です。
- E/A:E波とA波の最大流速の比です。
- 健常な若年者ではE>Aです。加齢や左室の弛緩障害ではE<A(E/A<1)になり、E波の減速時間(DcT)は延長します。
- 左房圧が上がると、見かけ上正常に戻る偽正常化や、E波が高くDcTが短い拘束型パターンになります。
- 心房細動では有効な心房収縮がないためA波が消失し、E/Aは求められません。
なぜ弁尖先端で、なぜパルスドプラ法か
- 弁尖先端は流入路が最も狭く、流入血流が最も速く記録される位置です。弁輪側や左室の奥にずらすと流速が低く記録され、E/Aの評価がずれます。E/Aは弁輪ではなく弁尖先端で測ります。
- パルスドプラ法は、受信する時間を区切ることで、設定した深さ(サンプルボリューム)の流速だけを測れます。この距離分解能が、弁尖先端という一点の血流を測るのに適しています。
- パルスドプラ法では、測れる流速に上限があります(ナイキスト限界=PRF〈パルス繰り返し周波数〉の1/2)。超えると折り返し現象(エイリアシング)が起こりますが、左室流入血流は通常は低速なので測定できます。
- 連続波ドプラ法は距離分解能がなく、ビーム上の最高流速を拾います。大動脈弁狭窄や弁逆流などの高速血流に使います。
- ドプラ偏移はΔf=2f₀v・cosθ÷cで、cosθに比例します。心尖部からは流入血流とビームがほぼ平行になるため、角度の誤差が小さく流速を正確に測れます。
ほかの部位で測るもの(入れ替えで問われやすい)
- 左室流出路:パルスドプラ法で収縮期の駆出血流を記録します。速度時間積分値(VTI)と流出路断面積の積から1回拍出量を求めます。
- 大動脈弁通過血流:大動脈弁狭窄の最高血流速度を連続波ドプラ法で測り、簡易ベルヌーイ式(圧較差=4V²)で圧較差を求めます。
- 肺静脈血流:主に心尖部四腔像で、肺静脈の左房への開口部付近にサンプルボリュームを置きます。
- 僧帽弁輪の運動速度(e'):通常はパルス組織ドプラ法で、サンプルボリュームを僧帽弁輪部に置いて心筋の動きを測ります。組織ドプラ法も、ドプラ偏移から速度を求める原理は血流のドプラ法と同じです。フィルタやゲインの設定を変え、血流より遅く反射の強い心筋の信号を選んで表示します。E/Aとは測定部位も測定対象(血流ではなく心筋組織の動き)も異なります。E/e'は左室充満圧の推定に使います。
選択肢の確認
1.①
誤り。①は左房内です。
①は僧帽弁より深い位置(画面下方)の低エコー域で、左房内腔に当たります。E/Aを測るのは、弁を越えて左室に入る弁尖先端です。左房側の評価で問われやすいのは、肺静脈血流(肺静脈開口部付近で記録)や、収縮期に左房へ吹き込む僧帽弁逆流です。
2.②
正答。②は僧帽弁尖先端です。
②は僧帽弁の前尖と後尖の先端に挟まれた位置で、拡張期に左房から左室へ流れ込む血流の通り道です。ここにサンプルボリュームを置くと、拡張早期のE波と心房収縮期のA波が記録され、E/Aが求められます。
3.③
誤り。③は左室中部の内腔です。
③は僧帽弁から心尖部側へ離れた、左室内腔の中央です。流入血流は弁口を出ると広がって減速するため、ここで測ると流速が低く記録され、正しいE/Aになりません。左室流出路(選択肢4)とも位置が異なります。
4.④
誤り。④は左室流出路です。
④は僧帽弁前尖と心室中隔に挟まれた、大動脈弁の手前(左室側)の部分です。パルスドプラ法で収縮期の駆出血流を記録し、VTIから1回拍出量を求める位置で、拡張期の流入血流を測る場所ではありません。
5.⑤
誤り。⑤は大動脈弁より先の大動脈基部です。
⑤は大動脈弁の高エコーを越えた大動脈内で、収縮期の駆出血流が通る場所です。大動脈弁を通過する高速血流(大動脈弁狭窄など)は連続波ドプラ法で評価します。左室流入血流のE/Aとは関係しません。
覚えるポイント
- E/Aは拡張期にパルスドプラ法で、サンプルボリュームを僧帽弁尖先端(弁輪ではない)に置いて測ります。
- E波は拡張早期の急速流入、A波は心房収縮期の流入です。心房細動ではA波が消失します。
- 弛緩障害ではE/A<1でDcT延長、偽正常化では見かけ上正常、拘束型ではE波が高くDcTが短縮します。
- e'は組織ドプラ法で僧帽弁輪の運動速度を測ります。E/Aとは測定部位も測定対象(血流か心筋か)も異なります。E/e'は左室充満圧の推定に使います。
- 心尖部長軸像では左室・左房・左室流出路・大動脈が見えます。左室流出路はパルスドプラ法(1回拍出量)、大動脈弁狭窄の高速血流は連続波ドプラ法です。
- パルスドプラ法は距離分解能あり・折り返し現象あり、連続波ドプラ法は距離分解能なし・高速血流向きです。
