この問題のポイント

公式CR高域通過回路が矩形波の立上り・立下りだけを短いパルスとして出す条件を判断します。

解説

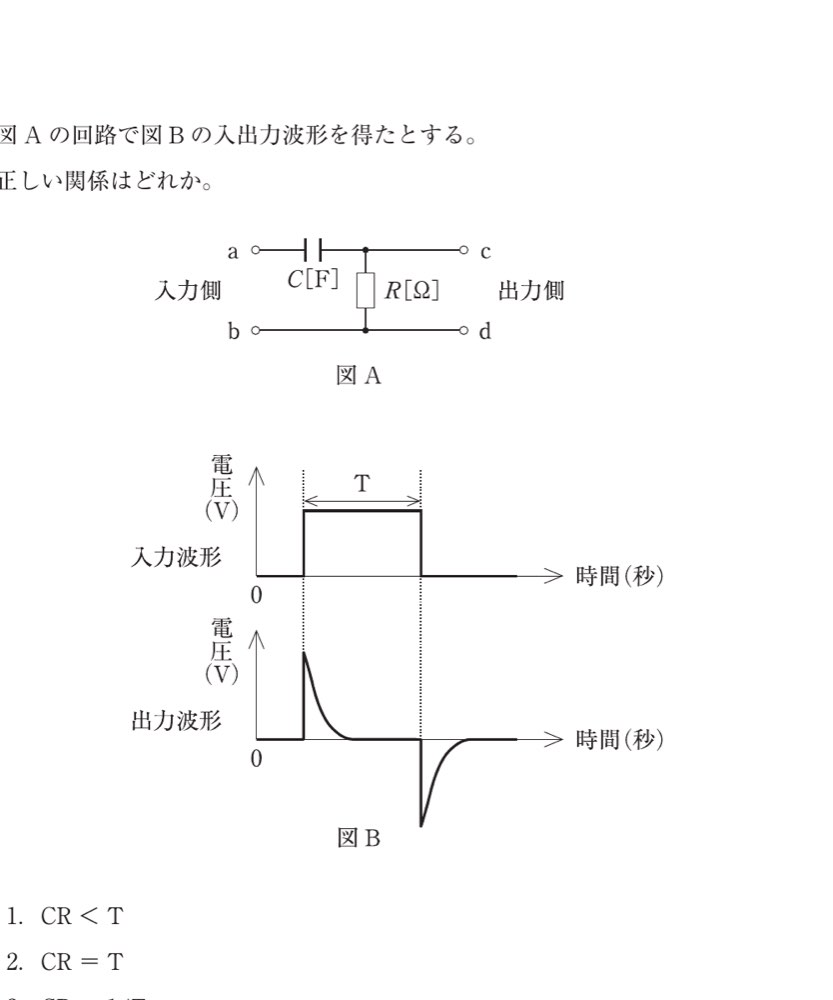

図Aは入力側にCを直列、出力側にRを置くCR高域通過回路です。図Bで矩形波の立上りに正、立下りに負の鋭いパルスが出て、各パルスが次の変化前にほぼゼロへ減衰しています。これは時定数CRがパルス幅Tより十分短い微分条件であり、選択肢ではCR＜Tが該当します。

選択肢の確認

1

1．CR＜T

判定：正答（記述は正しい）。 CR＜Tなら指数応答がパルス幅内に減衰し、公式図の正負の短い微分パルスになります。

2

2．CR＝T

判定：正答ではない（記述は誤り）。 CR＝Tでは出力が立上り後もTの間にe⁻¹程度残り、図ほど速くゼロへ戻りません。

3

3．CR＝1/T

判定：正答ではない（記述は誤り）。 CRは時間、1/Tは周波数の次元なので、両者を等号で結ぶことはできません。

4

4．CR＞T

判定：正答ではない（記述は誤り）。 CR＞Tではコンデンサ電圧がパルス中に十分変化せず、出力は矩形波に近くなります。

5

5．CR≫T

判定：正答ではない（記述は誤り）。 CR≫Tは結合回路として波形をほぼ通過させる条件で、図の微分波形とは逆です。

覚えるポイント

• CR微分回路は時定数CRが入力変化時間・パルス幅より十分短い条件です。
• 矩形波を微分すると立上り正パルス、立下り負パルスになります。
