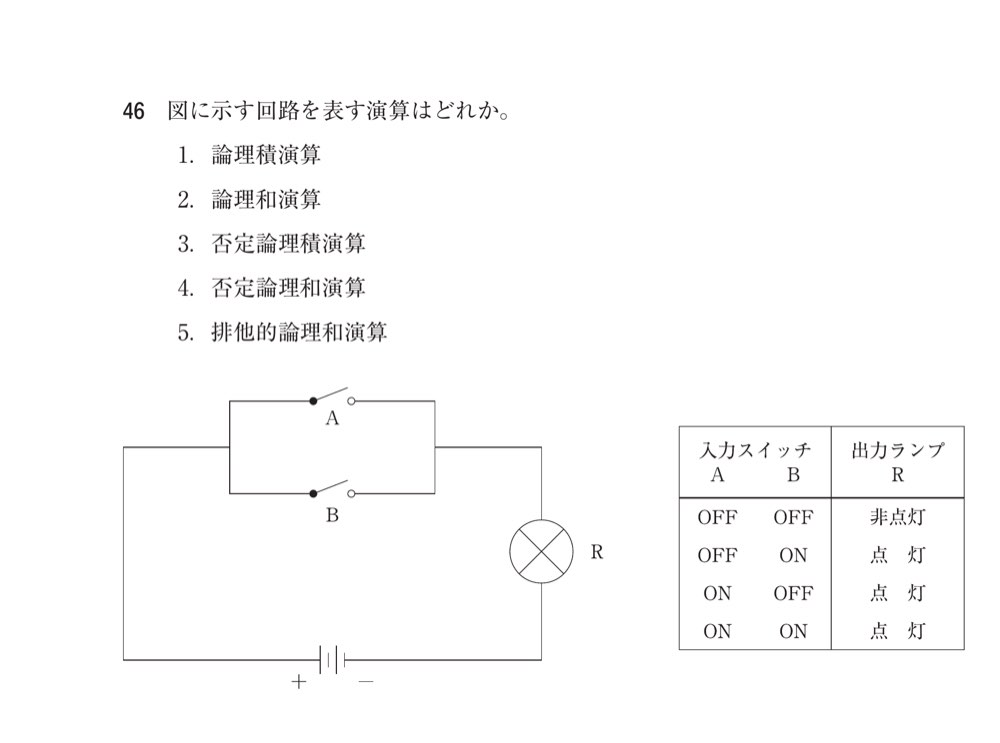

図に示す回路を表す演算はどれか。

75PM46の問題画像
画像を押すと拡大して表示します
解答・解説を見る

正解2

正答

2

この問題のポイント

この設問では、次の知識を判断の軸にします:並列スイッチは論理和ORです。

解説

公式図で入力スイッチAとBは並列に接続され、どちらか一方でもONならランプRが点灯します。真理値は00のとき0、01・10・11のとき1なので論理和(OR)演算です。

選択肢の確認

1

1.論理積演算

判定:正答ではない(記述は誤り)。 論理積ANDはAとBの両方がONのときだけ点灯する直列接続に対応します。

2

2.論理和演算

判定:正答(記述は正しい)。 AまたはBのいずれかがONで出力1となるため論理和ORです。

3

3.否定論理積演算

判定:正答ではない(記述は誤り)。 否定論理積NANDはANDの反転で、11のとき0となります。

4

4.否定論理和演算

判定:正答ではない(記述は誤り)。 否定論理和NORはORの反転で、00のとき1となります。

5

5.排他的論理和演算

判定:正答ではない(記述は誤り)。 排他的論理和XORは入力が異なる01と10のとき1で、11は0です。

覚えるポイント

  • 並列スイッチは論理和ORです。
  • ORの真理値は00→0、01・10・11→1です。
