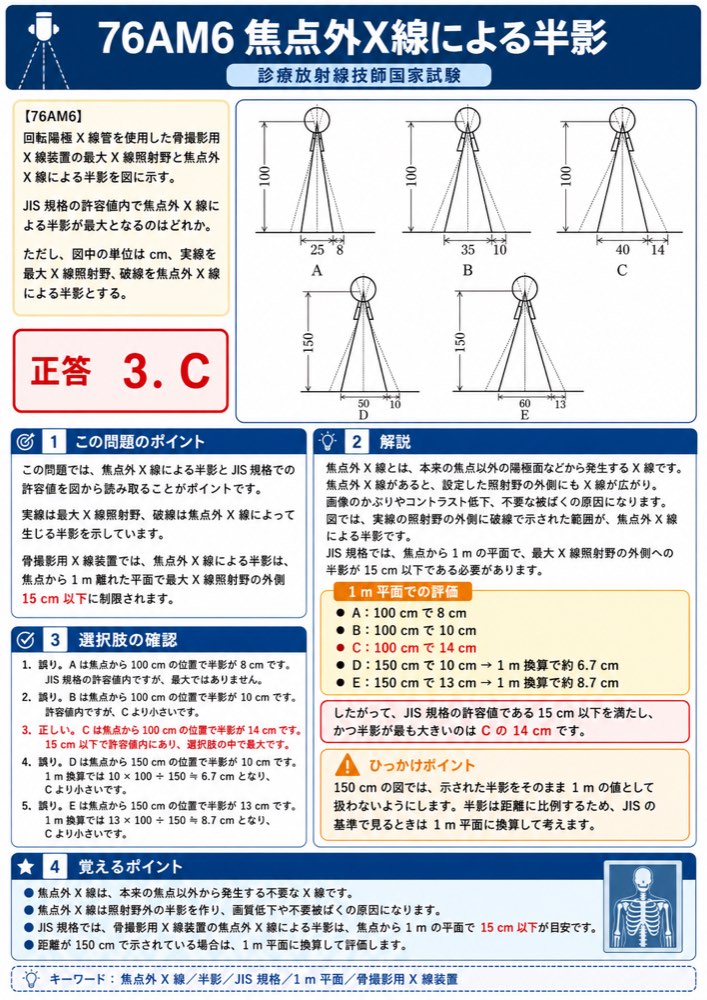

76AM6｜第76回 診療放射線技師国家試験 過去問

正答

3

この問題のポイント

この問題では、焦点外 X 線による半影と JIS 規格での許容値を図から読み取ることがポイントです。

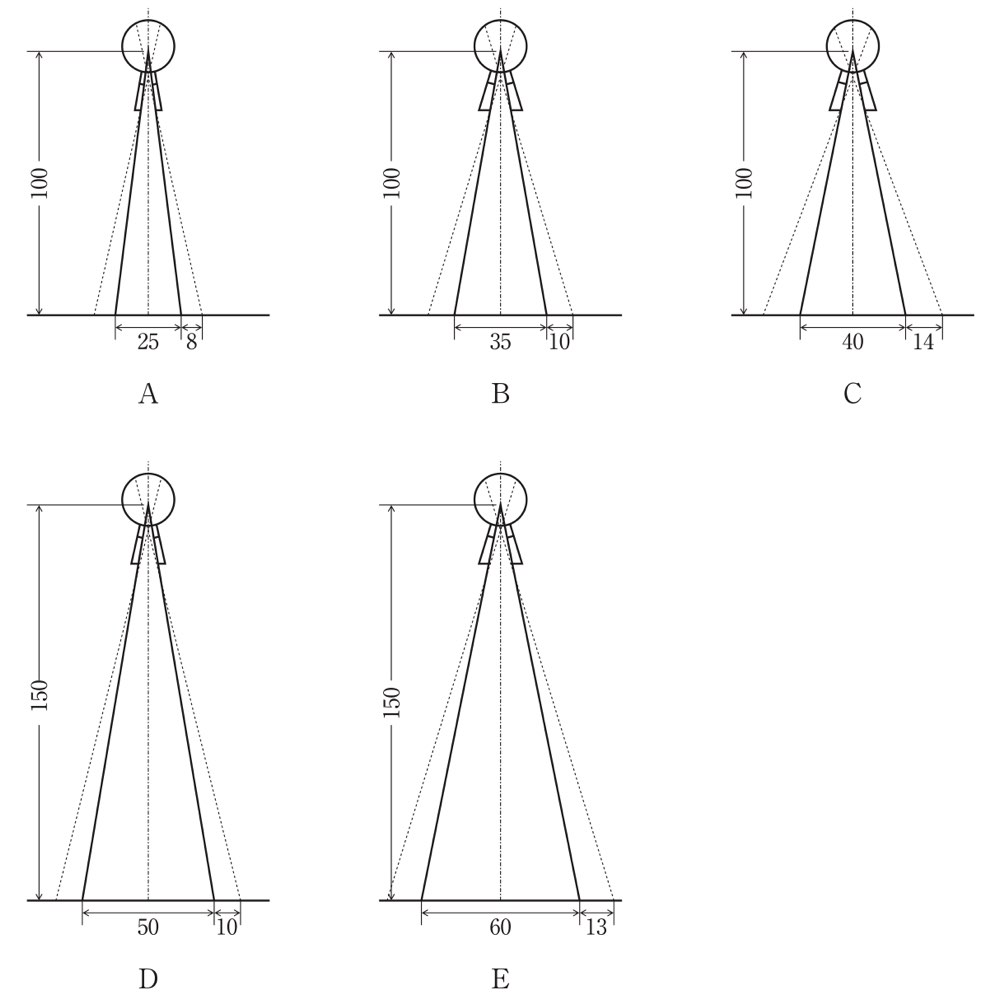

実線は最大 X 線照射野、破線は焦点外 X 線によって生じる半影を示しています。

骨撮影用 X 線装置では、焦点外 X 線による半影は、焦点から 1 m 離れた平面で 最大 X 線照射野の外側 15 cm 以下に制限されます。

解説

焦点外 X 線とは、本来の焦点以外の陽極面などから発生する X 線です。

焦点外 X 線があると、設定した照射野の外側にも X 線が広がり、画像のかぶりやコントラスト低下、不要な被ばくの原因になります。

図では、実線の照射野の外側に破線で示された範囲が、焦点外 X 線による半影です。

JIS 規格では、焦点から 1 m の平面で、最大 X 線照射野の外側への半影が 15 cm 以下である必要があります。

各図を 1 m 平面で評価すると、次のようになります。

• A：100 cm で 8 cm
• B：100 cm で 10 cm
• C：100 cm で 14 cm
• D：150 cm で 10 cm → 1 m 換算で約 6.7 cm
• E：150 cm で 13 cm → 1 m 換算で約 8.7 cm

したがって、JIS 規格の許容値である 15 cm 以下を満たし、かつ半影が最も大きいのは C の 14 cmです。

ひっかけポイント
150 cm の図では、示された半影をそのまま 1 m の値として扱わないようにします。半影は距離に比例するため、JIS の基準で見るときは 1 m 平面に換算して考えます。

選択肢の確認

1．誤り。
A は焦点から 100 cm の位置で半影が 8 cm です。JIS 規格の許容値内ですが、最大ではありません。

2．誤り。
B は焦点から 100 cm の位置で半影が 10 cm です。許容値内ですが、C より小さいです。

3．正しい。
C は焦点から 100 cm の位置で半影が 14 cm です。15 cm 以下で許容値内にあり、選択肢の中で最大です。

4．誤り。
D は焦点から 150 cm の位置で半影が 10 cm です。1 m 換算では 10 × 100 ÷ 150 ≒ 6.7 cm となり、C より小さいです。

5．誤り。
E は焦点から 150 cm の位置で半影が 13 cm です。1 m 換算では 13 × 100 ÷ 150 ≒ 8.7 cm となり、C より小さいです。

覚えるポイント

• 焦点外 X 線は、本来の焦点以外から発生する不要な X 線です。
• 焦点外 X 線は照射野外の半影を作り、画質低下や不要被ばくの原因になります。
• JIS 規格では、骨撮影用 X 線装置の焦点外 X 線による半影は、焦点から 1 m の平面で 15 cm 以下が目安です。
• 距離が 150 cm で示されている場合は、1 m 平面に換算して評価します。
