78PM1|第78回 診療放射線技師国家試験 過去問

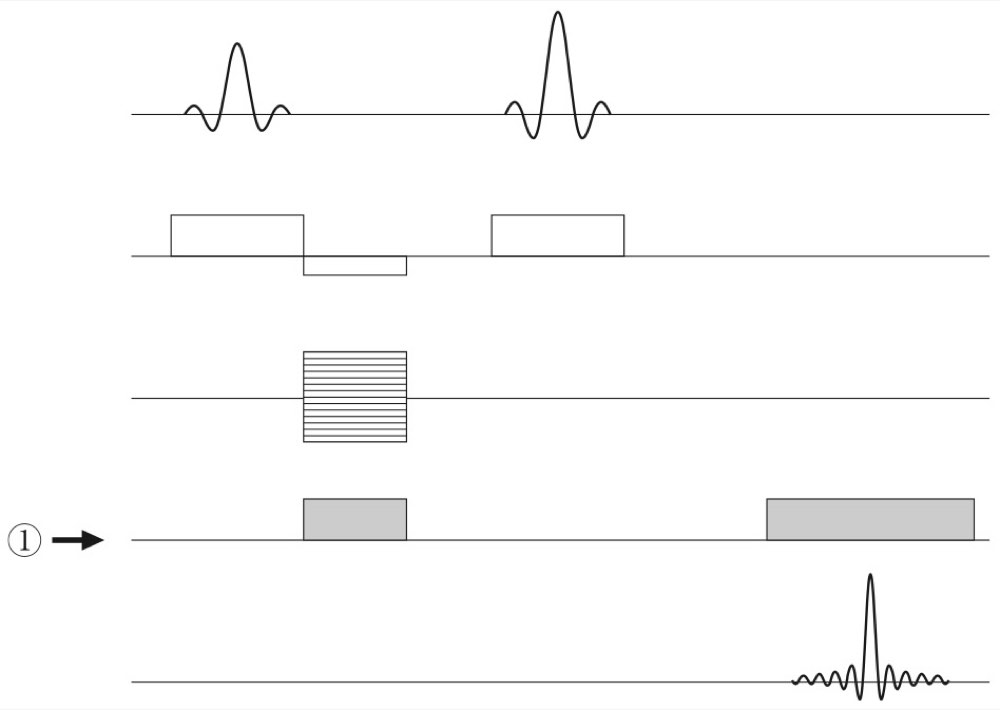

スピンエコー法のパルスシーケンスを図に示す。 矢印①の印加パルスに最も関係する構成機器はどれか。

78PM1の問題画像
画像を押すと拡大して表示します
解答・解説を見る

正解5

正答

5.周波数エンコード傾斜磁場コイル

この問題のポイント

スピンエコー法のパルスシーケンス図から、矢印①の段が何の波形かを見分け、それをつくる機器を答える問題です。決め手は、矢印①の段の右側の長い矩形パルスが、最下段のエコー信号と同じ時間に印加されていることです。信号を収集している間に印加する傾斜磁場は、周波数エンコード傾斜磁場(読み出し傾斜磁場)です。この傾斜磁場をつくる機器が、周波数エンコード傾斜磁場コイルです。

解説

図の見方

問題の図の横軸は時間です。各段に名前は書かれていないため、波形の形とタイミングで見分けます。上から次のとおりです。

  • 1段目:RF〈radio frequency:高周波〉パルスです。左が90°パルス(励起パルス)、中央が180°パルス(再収束パルス)です。90°パルス、180°パルス、エコーの順に並ぶのが、スピンエコー法の目印です。
  • 2段目:スライス選択傾斜磁場です。2つの RF パルスと同じ時間に、矩形のパルスが出ています。RF パルスと同時にかけると、位置ごとに共鳴周波数が変わります。その結果、RF パルスの周波数帯域に合う厚みの部分だけに RF パルスが働き、撮像する断面(スライス)が選ばれます。スライス厚は、RF パルスの周波数帯域が狭いほど、また傾斜磁場が強いほど薄くなります。90°パルス直後の小さな負のパルスはリフェーズ(再収束)ローブです。スライス厚の中でずれた位相をそろえ直します。
  • 3段目:位相エンコード傾斜磁場です。90°パルスと180°パルスの間、つまり読み出しより前に出ています。横線が何本も重なった矩形は、1回の繰り返し(TR:繰り返し時間)ごとに強さを段階的に変えて印加することを表します。矩形が基線の上下にまたがっているのは、正負両方の向きで強さを変えるためです。
  • 4段目(矢印①):周波数エンコード傾斜磁場です。左に小さな灰色のパルス、右に長い灰色のパルスがあります。右の長いパルスは、180°パルスと2段目のスライス選択パルスが終わった後に始まります。そして、5段目のエコー信号と同じ時間に出ています。エコーの山は、この長いパルスのほぼ中央にあります。
  • 5段目:MR 信号(スピンエコー)です。90°パルスから TE(エコー時間)だけ後に現れます。180°パルスは、90°パルスとエコーのちょうど中間(TE/2)に置かれます。問題の図でも、90°パルスから180°パルスまでの間隔と、180°パルスからエコーの山までの間隔はほぼ等しく描かれています。

矢印①の段が周波数エンコードである理由

右側の長いパルスは、読み出し(リードアウト)傾斜磁場の本体です。信号を収集している間、ある方向に沿って磁場の強さが位置ごとに少しずつ変わります。共鳴周波数は磁場の強さに比例します(ラーモアの式 ω=γB)。そのため、位置ごとに信号の周波数が変わります。受信した信号をフーリエ変換すると、周波数の違いから位置が分かります。これが周波数エンコードです。

断面内のもう1つの方向(周波数エンコードと直交する方向)は、位相エンコードで決めます。位相エンコード傾斜磁場を短時間かけると、止めた後も、位置に比例した位相のずれがスピンに残ります。3段目のように強さを変えて集めた一連の信号をフーリエ変換すると、この方向の位置が分かります。周波数エンコードは読み出し中に位置を周波数の違いに変えます。位相エンコードは読み出し前に位置を位相の違いに変えます。この対比が要点です。これにスライス選択を加えた3つの傾斜磁場で、3次元の位置が決まります。

左側の小さな灰色のパルスは、同じ傾斜磁場の前置き部分(ディフェーズローブ)です。読み出しの前に位相をずらしておきます。すると読み出し期間の中央で位相のずれが0に戻り、そこにエコーの山ができます。そのため、面積は読み出しパルスの約半分にします。問題の図でも、高さは読み出しパルスと同じで、幅が約半分の上向き(正)の矩形です。180°パルスより前に置く場合は、180°パルスが位相を反転させます。だから読み出しと同じ向きになります。180°パルスのないグラジエントエコー法では、逆向き(負)のローブを使います。

この小さなパルスは、3段目の位相エンコードと同じ時間帯にあるので注意します。両者は形で区別できます。位相エンコードは横線で強さが変わることを示します。周波数エンコードの前置きパルスは、毎回同じ強さの1つの矩形です。2つの灰色のパルスが同じ段に同じ塗りで描かれていることも、1つの傾斜磁場の一部である手がかりです。

構成機器との対応

図の各段は、MRI 装置の次の機器に対応します。

  • RF パルス(1段目):送信コイルから照射します。
  • 傾斜磁場(2〜4段目):傾斜磁場電源から傾斜磁場コイルに電流を流してつくります。
  • MR 信号(5段目):受信コイルで受け取ります。

選択肢の「スライス選択」「位相エンコード」「周波数エンコード」の各コイルは、役割による呼び方です。実際の装置には X・Y・Z の3組の傾斜磁場コイルがあり、撮像断面に応じて役割を割り当てます。例えば一般的な円筒形の装置で横断像を撮るときは、体軸方向(Z)の組がスライス選択を担います。

傾斜磁場は撮像中に高速で切り替わります。そのときコイルにローレンツ力が働いてコイルが振動し、MRI 特有の大きな音が出ます。磁場の急な変化(dB/dt)は、末梢神経刺激の原因にもなります。

取り違えやすい点

受信コイルも、矢印①の長いパルスと同じ時間帯に働きます。しかし、受信コイルは信号を受け取る機器で、傾斜磁場はつくりません。矢印①の段に描かれているのは傾斜磁場の波形なので、関係する機器は傾斜磁場コイルです。

位相と周波数の方向は、アーチファクトが出る向きにも関係します。スピンエコー法などの通常の撮像では、化学シフトアーチファクトは周波数エンコード方向に出ます。体動や血流によるゴーストは位相エンコード方向に出ます。臨床では、病変にアーチファクトが重ならないよう、2つの方向を入れ替えることがあります。また、位相エンコードは強さを変えて繰り返す必要があります。そのため、通常のスピンエコー法の撮像時間は位相エンコード数に比例します。

選択肢の確認

1.受信コイル:誤りです。受信コイルは、5段目の MR 信号(エコー)を受け取るコイルです。矢印①の長いパルスは信号の収集と同じ時間に出ていますが、描かれているのは信号ではなく傾斜磁場の波形です。受信コイルは傾斜磁場をつくりません。

2.送信コイル:誤りです。送信コイルは RF パルスを照射するコイルで、図では1段目の90°パルスと180°パルスに対応します。矢印①の段には、RF パルスの波形(中央の山の両側に小さな揺れがある形)はありません。描かれているのは矩形の傾斜磁場パルスだけです。

3.スライス選択傾斜磁場コイル:誤りです。スライス選択傾斜磁場は RF パルスと同じ時間に印加し、撮像する断面(スライス)を選びます。図では2段目に当たります。矢印①の段の長いパルスは、180°パルスとそのスライス選択が終わった後の、エコー信号の収集中に出ています。したがってスライス選択ではありません。

4.位相エンコード傾斜磁場コイル:誤りです。位相エンコード傾斜磁場は、読み出しの前に短時間だけ印加します。周波数エンコードと直交する方向の位置を、位相の違いとして与えます。強さは繰り返しごとに変えます。図では3段目の、横線が重なった矩形に当たります。読み出し中には印加しない点で、矢印①の段の長いパルスと区別できます。

5.周波数エンコード傾斜磁場コイル:正答です。矢印①の段の長いパルスは、5段目のエコー信号と同じ時間に印加される読み出し傾斜磁場です。読み出し中に位置ごとの共鳴周波数を変えて位置情報を与える、周波数エンコード傾斜磁場に当たります。左側の小さなパルスも、同じ傾斜磁場の一部です。エコーの山を読み出しの中央に合わせる役割があります。

覚えるポイント

  • パルスシーケンス図は、波形の形とタイミングで見分けます。RF パルスと同時ならスライス選択、読み出し前に横線つきで短く出るなら位相エンコード、エコー信号と同時なら周波数エンコード(読み出し)です。
  • 機器との対応は、RF パルス→送信コイル、傾斜磁場→傾斜磁場コイル(X・Y・Z の3組に役割を割り当てる)、MR 信号→受信コイルです。
  • スピンエコー法では、180°パルスは90°パルスとエコーの中間(TE/2)にあります。読み出し傾斜磁場は180°パルスの後に印加し、その中央にエコーの山が来ます。
  • 周波数エンコードは読み出し中に位置を共鳴周波数の違いに変えます。位相エンコードは読み出し前に位置を位相の違いに変え、TR ごとに強さを変えて繰り返します。どちらもフーリエ変換で位置を求めます。
  • 読み出しの前置きローブは、面積が読み出しパルスの約半分です。スピンエコー法で180°パルスより前に置く場合は読み出しと同じ向き、グラジエントエコー法では逆向きです。
  • 通常の撮像では、化学シフトアーチファクトは周波数エンコード方向、体動・血流のゴーストは位相エンコード方向に出ます。通常のスピンエコー法の撮像時間は、TR×位相エンコード数×加算回数です。

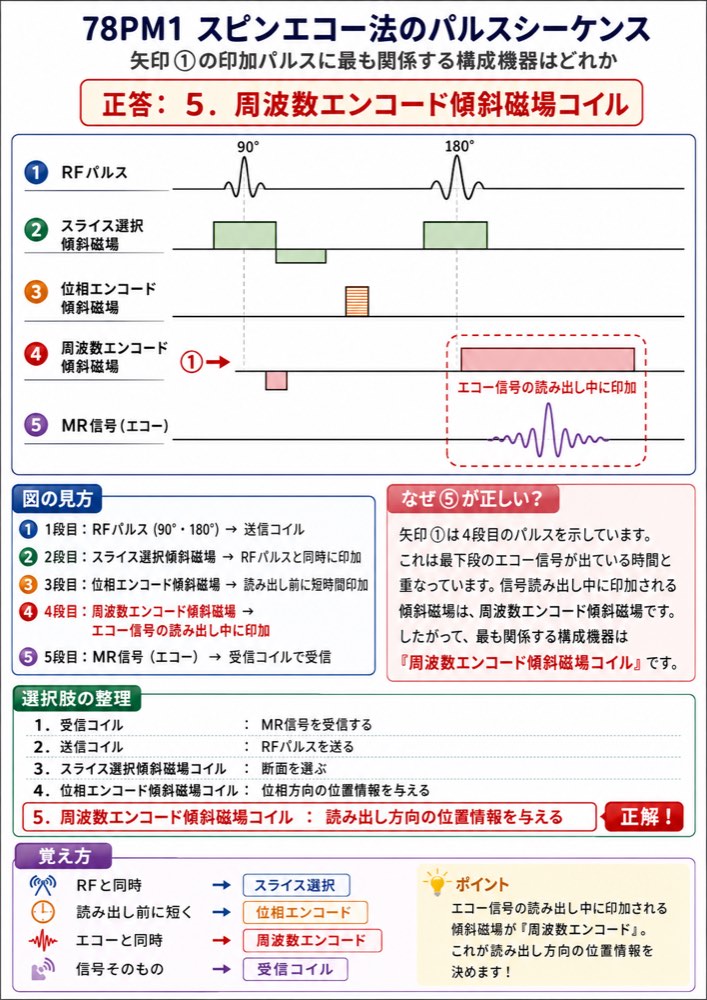

78PM1の解説画像
