42PM54｜第42回 第2種ME技術実力検定試験 過去問

正答

4

この問題のポイント

測定用器具MDは、人体の周波数特性を模擬し、商用周波数では1 kΩ換算で漏れ電流を読みます。

解説

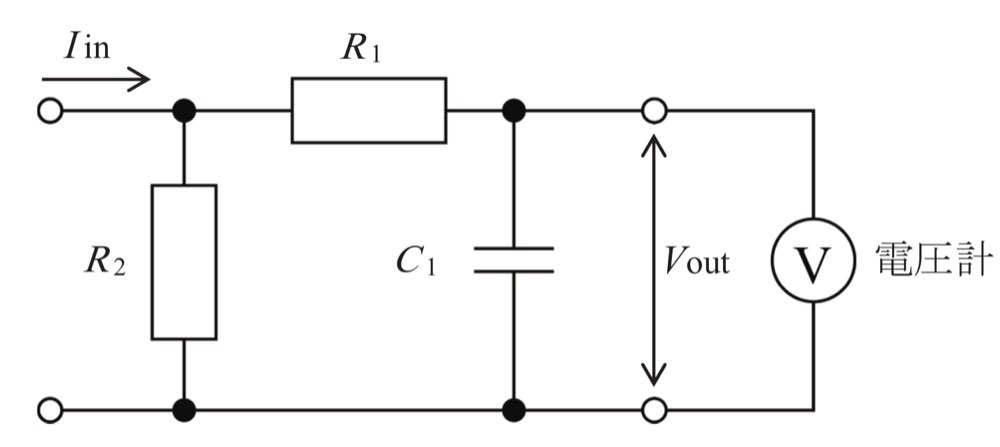

図では入力電流Iinが左上端子から入り、入力端子間にR₂、上側経路にR₁、出力端子間にC₁が接続され、右側の高入力抵抗電圧計でVoutを測ります。代表値はR₁＝10 kΩ、R₂＝1 kΩ、C₁＝0.015 μFです。

50／60 HzではC₁の影響が小さく、伝達インピーダンスVout／Iinは約1 kΩです。1 μA入力に約1 mV出力なので相対値は1、利得は20 log₁₀1＝0 dBです。－20 dBではありません。

図で見るポイント
R₂は左の上下入力端子間、R₁は上側の入力から出力へ直列、C₁は出力上下間です。Vout矢印と電圧計は右側の同じ上下二点へ並列接続されています。

選択肢の確認

1．回路の抵抗器には無誘導抵抗器を用いる。
正しい。
寄生インダクタンスによる周波数特性のずれを避けます。

2．電圧計は入力抵抗 1 MΩ以上のものを用いる。
正しい。
電圧計による回路の負荷を十分小さくします。

3．接地漏れ電流の測定では入力端子の片方を保護接地する。
正しい。
MDの基準側入力を保護接地へ接続して接地漏れ電流を測定します。

4．商用交流電流 Iin が入力されたとき Vout の相対利得は－20 dB である。
誤り。したがって正答です。
商用周波数での相対利得は約0 dBで、高周波側で減衰します。

5．電圧計の指示値が 5 mV のとき漏れ電流は 5 μA と読み取る。
正しい。
I＝V／R＝5 mV／1 kΩ＝5 μAと換算します。

覚えるポイント

• 商用周波数では1 mVを1 μAとして読みます。
• 低周波側の相対利得は0 dBです。
• R₁・R₂・C₁で高周波電流への感度を低下させます。
