Y2024M10Q29｜2024年10月公表 エックス線作業主任者免許試験 過去問

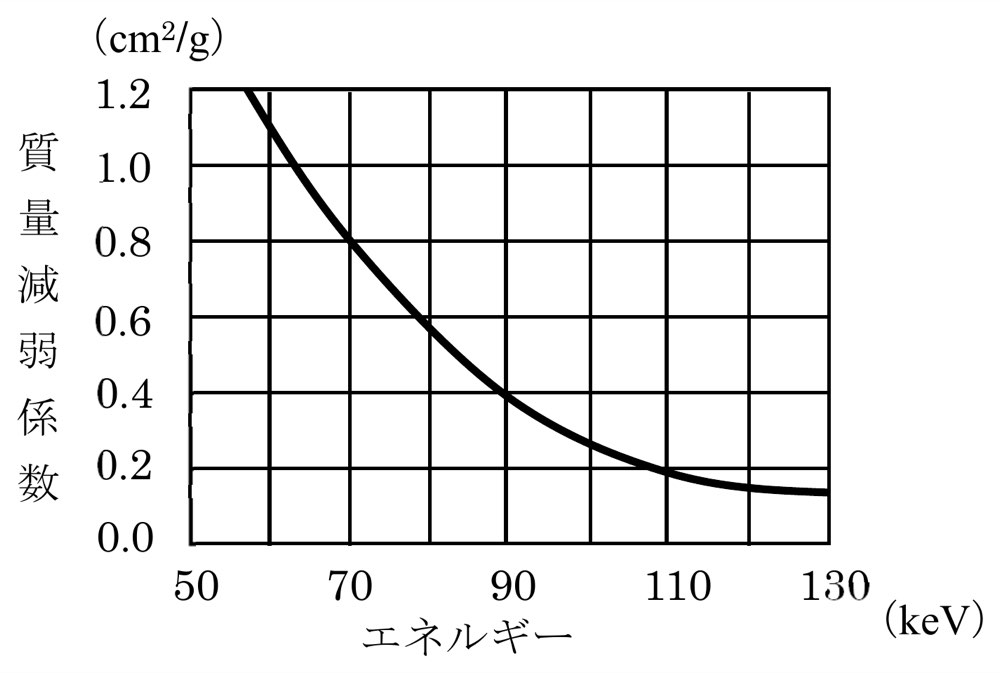

あるエックス線について、サーベイメータの前面に鉄板を置き、半価層を測定したところ4.5mm であった。このエックス線のおおよそのエネルギーは（１）～（５）のうちどれか。 ただし、エックス線のエネルギーと鉄の質量減弱係数との関係は下図のとおりとし、logₑ2＝0.69 とする。また、この鉄板の密度は7.8g/cm³ とする。
解答・解説を見る
正解: 5
正答
（5）
この問題のポイント
質量減弱係数は μ/ρ で求め、提示グラフからエネルギーを読み取ります。半価層をcmへ直してμを求め、密度で割った質量減弱係数をグラフの縦軸へ対応させます。狭い線束の指数減弱では半価層hと線減弱係数μの関係は μh＝ln2 です。
解説
狭い線束の指数減弱では半価層hと線減弱係数μの関係は μh＝ln2 です。質量減弱係数は μ/ρ で求め、提示グラフからエネルギーを読み取ります。
実際の数値又は記号を代入すると、h＝4.5 mm＝0.45 cmです。μ＝ln2/h＝0.69/0.45＝1.53 cm⁻¹、μ/ρ＝1.53/7.8＝0.197 cm²/g。提示グラフでこの値に対応するエネルギーは110keVです。
選択肢の確認
1．60keV
× 判定：正答ではない（記述は誤り）。60 keVは、算出した鉄の質量減弱係数を提示グラフへ当てた交点110 keVと一致しません。グラフの対数目盛又は半価層のmm→cm換算をずらすと生じる候補で、差は50 keVです。
2．70keV
× 判定：正答ではない（記述は誤り）。70 keVは、算出した鉄の質量減弱係数を提示グラフへ当てた交点110 keVと一致しません。グラフの対数目盛又は半価層のmm→cm換算をずらすと生じる候補で、差は40 keVです。
3．80keV
× 判定：正答ではない（記述は誤り）。80 keVは、算出した鉄の質量減弱係数を提示グラフへ当てた交点110 keVと一致しません。グラフの対数目盛又は半価層のmm→cm換算をずらすと生じる候補で、差は30 keVです。
4．90keV
× 判定：正答ではない（記述は誤り）。90 keVは、算出した鉄の質量減弱係数を提示グラフへ当てた交点110 keVと一致しません。グラフの対数目盛又は半価層のmm→cm換算をずらすと生じる候補で、差は20 keVです。
5．110keV
○ 判定：正答（記述は正しい）。h＝4.5 mm＝0.45 cmです。μ＝ln2/h＝0.69/0.45＝1.53 cm⁻¹、μ/ρ＝1.53/7.8＝0.197 cm²/g。提示グラフでこの値に対応するエネルギーは110keVです。 未丸めの計算値を選択肢の精度で照合すると110となります。
覚えるポイント
狭い線束では半価層hと線減弱係数μがμh＝ln2を満たします。質量減弱係数はμ/ρであり、hと密度ρの長さ単位をそろえてからグラフを読みます。 質量減弱係数cm²/gを作るには、線減弱係数cm⁻¹を密度g/cm³で割ります。
