第117回・2023年
117A27|第117回 医師国家試験 過去問
84歳の男性。心臓ペースメーカー植込み後の定期受診で来院した。3か月前に気が遠くなるような症状を自覚し、徐脈性心房細動の診断となった。2か月前に恒久的ペースメーカー植込み術を受けた。今回の受診までに症状はなかった。ペースメーカーは下限レート60/分に設定されている。12誘導心電図の胸部誘導を別に示す。 この心電図で認める所見はどれか。

解答・解説を見る
正解e
正答
e 心室ペーシングの波形
この問題のポイント
ペースメーカーを植え込んだ患者の心電図で、ペーシングの種類を読み分ける問題です。決め手は、後半3拍で幅広いQRSの直前に鋭いスパイクがあり、スパイクとQRSの間にP波がないことです。背景が徐脈性心房細動で、心房ではなく心室を刺激する状況であることも判断を支えます。
解説
手がかりの整理
問題文からは、次のことがわかります。
- 気が遠くなるような症状:失神の手前の症状(前失神)です。徐脈で脳の血流が減ると起こります。
- 徐脈性心房細動:心房は細かく震えるだけで、まとまって収縮しません。ペースメーカーで補うのは心室の拍動です。
- 下限レート60/分:自己心拍が60/分より遅くなると刺激を出す設定です。前の拍動から1秒たっても次の拍動が出なければ刺激する、という意味です。
- 植込み後は無症状:ペースメーカーが徐脈を補えていることと合います。

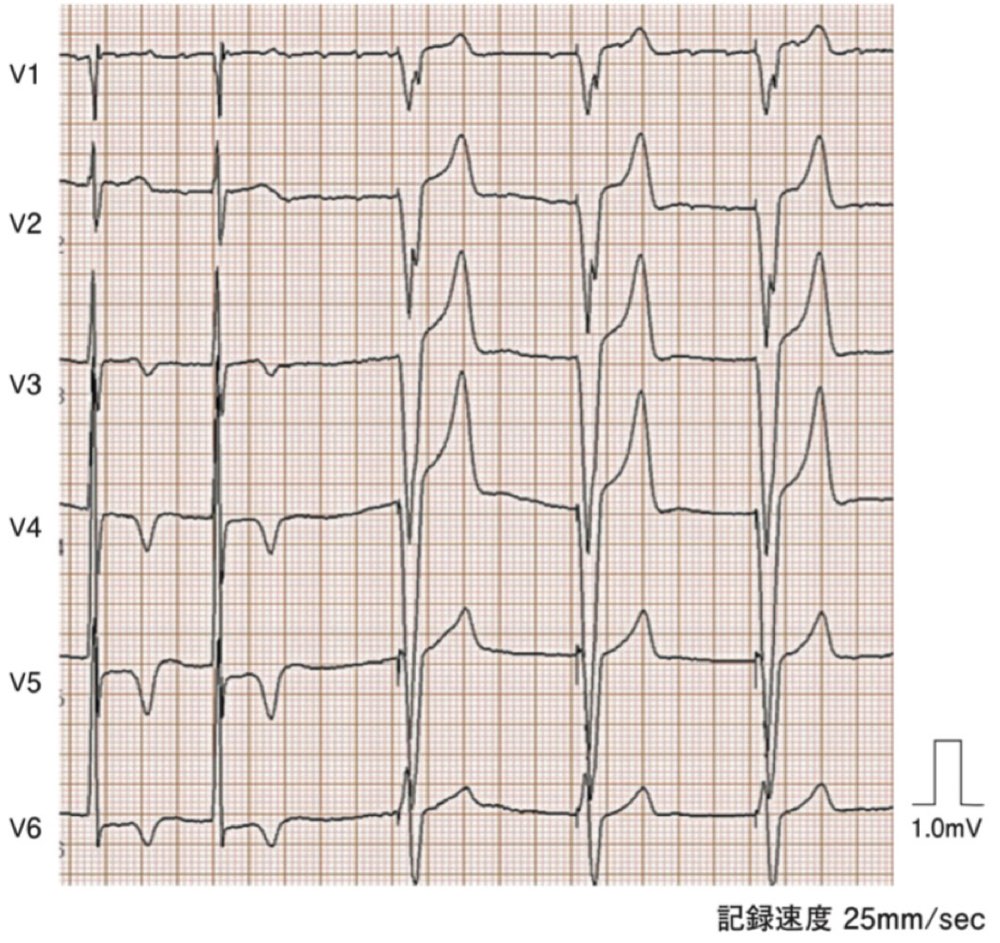

心電図はV1〜V6の胸部誘導で、記録速度は25mm/secです。次の所見が読み取れます。
- 前半の2拍は幅の狭いQRSで、直前にスパイクがない:刺激伝導系を通って伝わった自己心拍です。QRSの前に明らかなP波はなく、心房細動と矛盾しません。
- 2拍目のあと、次の自己心拍が出ない:自己心拍が途切れ、ペースメーカーが補う場面です。
- 後半3拍は、QRSの直前に細く鋭い縦線がある:ペーシングスパイクです。振幅が小さく見落としやすいので、幅広いQRSを見たら直前を確かめます。
- スパイクの直後から幅広いQRSが始まり、間にP波がない:心室を直接刺激した心拍です。
- QRSはV1〜V6のいずれでも深く下向きで、T波は逆の上向き:刺激伝導系を使わずに心室が興奮したときの形です。
- 3拍がゆっくり、ほぼ一定の間隔で並ぶ:ペースメーカーが決まった間隔で刺激しているリズムです。
なぜ心室ペーシングと判断できるか
刺激している部位は、スパイクの直後に何が続くかでわかります。
- スパイクの直後にP波が続く:心房ペーシング
- スパイクの直後に幅広いQRSが続く:心室ペーシング
心室ペーシングでQRSが幅広くなるのは、刺激がリード先端(通常は右室)から心筋を順に伝わるためです。速く伝える刺激伝導系(His束・脚・Purkinje線維)を使わないので、心室全体の興奮に時間がかかります。右室から刺激すると左室の興奮が遅れます。そのため、V1で幅広く下向きのQRSとなる左脚ブロック型が典型です。この心電図ではV5・V6まで下向きです。右室の心尖部付近からの刺激では、興奮が心尖部から心基部へ向かうため、こうした形になることがあります。再分極の順序も変わるため、T波は通常QRSと逆向きになります(二次性ST-T変化)。
ペースメーカーの設定と動き方
心房細動が続いている間は、心房を刺激しても規則正しい心房収縮は得られません。そのため、心室だけを刺激・感知するVVIモードが一般的に選ばれます。1文字目は刺激する部位(V:心室)、2文字目は感知する部位(V:心室)です。3文字目は自己心拍を感知したときの反応で、I(抑制)は刺激を控えることを表します。自己心拍が下限レートの間隔内に出れば刺激せず、出なければ刺激します。自己心拍の2拍のあとにペーシング心拍が続くこの心電図は、この動き方で説明できます。
ペースメーカーの定期受診では、二つの働きを確かめます。刺激のたびにQRSが続くか(捕捉)と、自己心拍を感知して余分な刺激を出していないか(感知)です。この記録では、スパイクのたびに幅広いQRSが続いています。自己心拍の前後に余分なスパイクもなく、この範囲では異常を疑う所見は見当たりません。
前半の自己心拍では、V3〜V6のT波が陰性です。この所見は選択肢にありません。心室ペーシングを受けた患者では、自己心拍に戻ったときにT波が陰転化することがあります(cardiac memory)。ペーシング心拍のQRSが下向きだった誘導で起こりやすい変化です。この心電図だけでは陰性T波の原因は決められません。虚血などと並んで、ペーシングの影響も考えます。
選択肢の確認
a 心室頻拍:心室から出る興奮が、速いレート(一般に100/分以上)で3拍以上続く不整脈です。この心電図でも幅広いQRSが3拍続きますが、間隔は長く、ゆっくり規則的に出ています。それぞれの直前にペーシングスパイクがあり、ペースメーカーの刺激で生じた心拍です。ペースメーカーを植え込んだ人にもこの不整脈は起こりえるので、スパイクの有無とレートで区別します。
b 異常Q波:自己心拍のQRSは幅が狭く、陳旧性心筋梗塞を示すような幅広く深いQ波は見当たりません。ペーシング心拍のQRSは深く下向きですが、これは心室の興奮する順序が変わったためです。梗塞による所見とは考えません。ペーシング心拍ではQ波から梗塞を判断しにくいので、Q波は自己心拍のQRSで評価します。
c 心室期外収縮:心室から予定より早いタイミングで出る幅広いQRSで、先行するP波を伴いません。この心電図の幅広いQRSは、自己心拍のあと間隔が空いてから遅れて出ており、早期ではありません。しかも直前にスパイクがあり、ペースメーカーの刺激によるものです。スパイクのない幅広いQRSが長い休止のあとに出たなら、期外収縮ではなく心室補充収縮を考えます。
d 心房ペーシングの波形:心房ペーシングでは、スパイクの直後にP波が続き、QRSはそのあとに現れます。この心電図ではスパイクの直後にP波がなく、すぐに幅広いQRSが始まっています。心房細動の状態では心房を刺激しても規則正しく収縮しないので、心房ペーシングは役に立ちません。洞不全症候群などで心房を刺激する設定なら、スパイクに続くP波がみられます。
e 心室ペーシングの波形:正答。後半3拍で、ペーシングスパイクの直後に幅広いQRSが続き、T波はQRSと逆向きです。スパイクとQRSの間にP波はありません。心室を直接刺激したときの典型的な形です。徐脈性心房細動に対して心室を刺激する、という背景とも一致します。
覚えるポイント
- ペーシング波形は「スパイクの直後」を見ます。P波が続けば心房ペーシング、幅広いQRSが続けば心室ペーシングです。
- 心室ペーシングのQRSは幅広く、T波は通常QRSと逆向きです。右室ペーシングでは左脚ブロック型(V1で幅広く下向き)が典型です。
- 心房細動が続く徐脈では、心房を刺激しても規則正しい収縮が得られません。そのため心室ペーシング(VVIが一般的)を行います。
- 早く出る幅広いQRSは、まず心室期外収縮を考えます。ただし、変行伝導を伴う上室期外収縮も早く出る幅広いQRSになります。心房細動では、長いRR間隔の直後に短いRR間隔で伝わった心拍が、変行伝導で幅広くなることもあります(Ashman現象、多くは右脚ブロック型)。
- 遅れて出る幅広いQRSでは、まず心室補充収縮とペーシング心拍を考え、スパイクの有無で分けます。心室頻拍は心室起源の興奮が速く(一般に100/分以上)3拍以上続くもので、ペーシング心拍とはスパイクの有無とレートで区別します。
- ペーシング心拍ではQ波で梗塞を判断しにくいので、自己心拍で評価します。
