72AM72｜第72回 診療放射線技師国家試験 過去問

正答

4

この問題のポイント

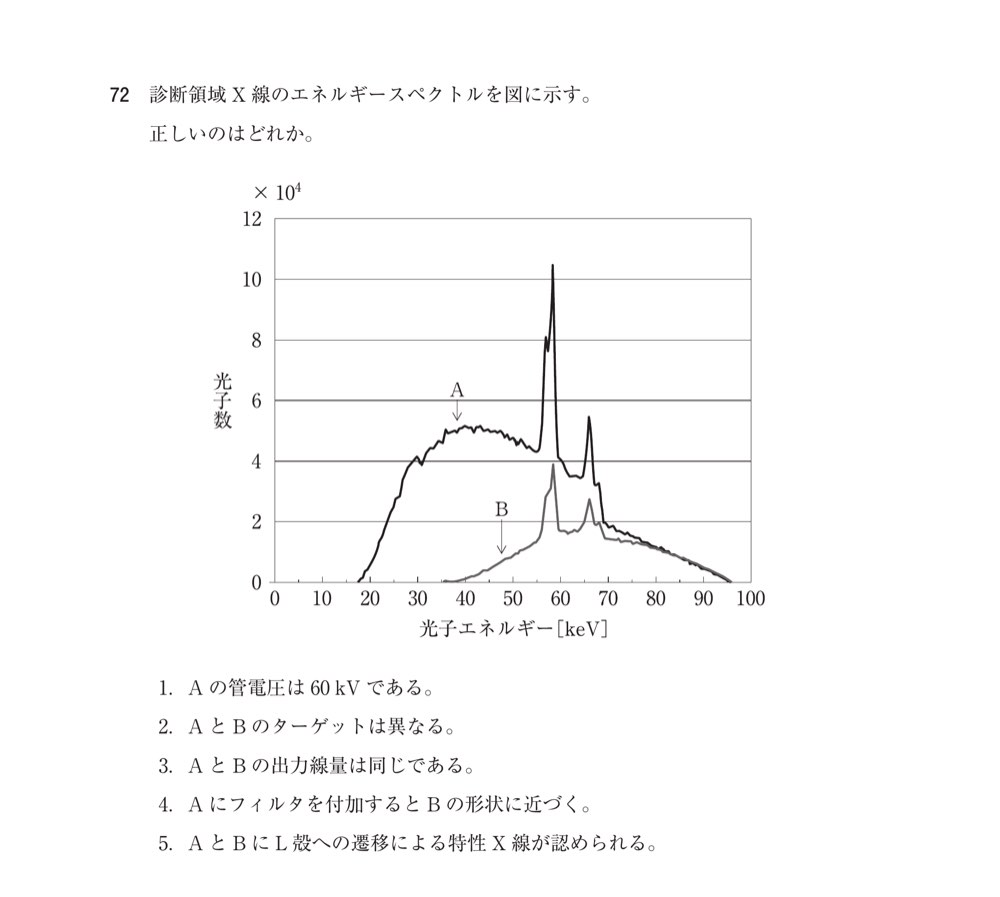

公式原図の最大エネルギー、特性X線ピーク、低エネルギー成分、曲線下面積を比較します。

解説

AとBはいずれも約95 keVで連続X線が終端し、約59・67 keV付近に同じK特性X線ピークを持つため、管電圧とタングステン標的は同じです。Aは低エネルギー光子が多く総光子数も大きい一方、Bは低エネルギー側が選択的に減っています。Aへ付加フィルタを加えて線質を硬化するとBへ近づきます。

選択肢の確認

1

1．A の管電圧は 60 kV である。

判定：正答ではない（記述は誤り）。 制動X線の終端エネルギーは約95 keVなので、Aの管電圧は約95 kVであり60 kVではありません。

2

2．A と B のターゲットは異なる。

判定：正答ではない（記述は誤り）。 両曲線の特性X線ピーク位置が一致しており、標的元素は同じと判断できます。

3

3．A と B の出力線量は同じである。

判定：正答ではない（記述は誤り）。 スペクトル下面積すなわち光子数はAのほうが大きく、出力線量が同じではありません。

4

4．A にフィルタを付加すると B の形状に近づく。

判定：正答（記述は正しい）。 フィルタは主に低エネルギー光子を吸収して平均エネルギーを上げるため、Aの低エネルギー側が削られBの形になります。

5

5．A と B に L 殻への遷移による特性 X 線が認められる。

判定：正答ではない（記述は誤り）。 約59・67 keVのピークはタングステンK殻空孔へL/M殻電子が遷移したK特性X線で、「L殻への遷移」ではありません。

覚えるポイント

• 最大光子エネルギー［keV］＝管電圧［kV］、ピーク位置＝標的元素です。
• 付加フィルタで光子数は減り、平均エネルギーと半価層は増えます。
