73AM77｜第73回 診療放射線技師国家試験 過去問

正答

公式に許容される正答集合：2 または 3

この問題のポイント

二次側正弦波のどの半周期を抵抗に与えるかと、センタタップの巻数比定義を区別します。

解説

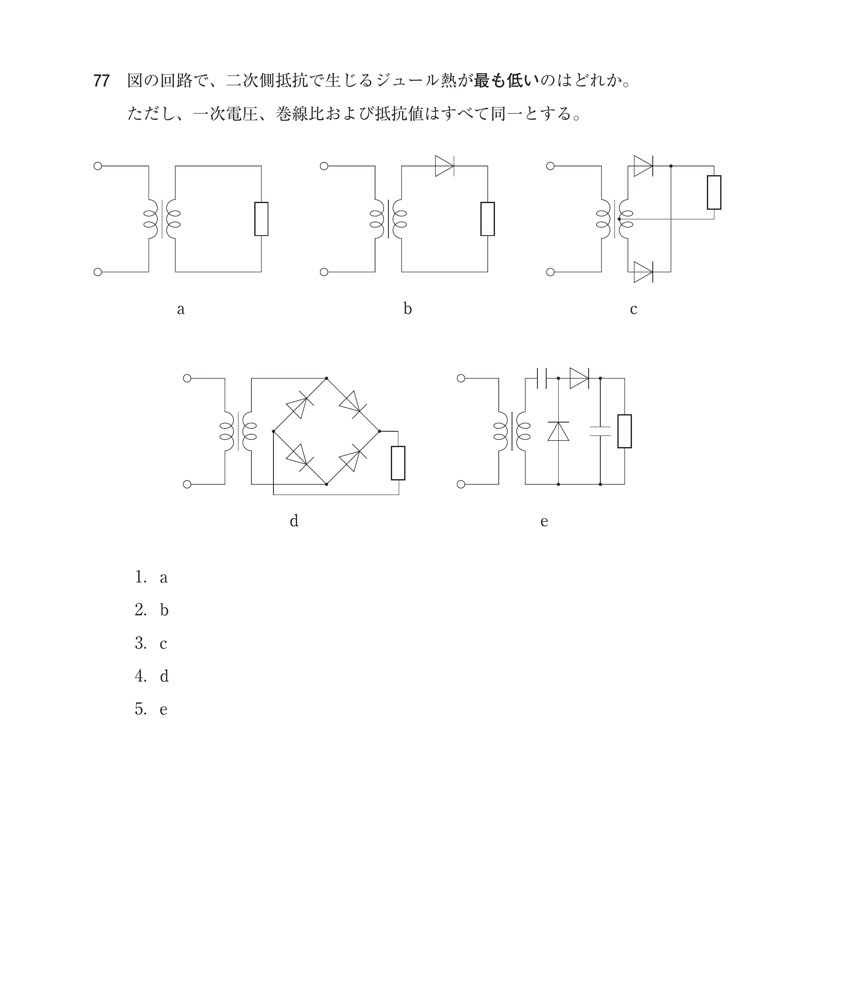

抵抗のジュール熱はW＝(Vrms²/R)tで決ます。aは全正弦波、bは半波整流、cはセンタタップ全波整流、dはブリッジ全波整流、eはコンデンサを含む倍電圧・平滑系です。公式正答表は巻線比の解釈によりb単独またはc単独のいずれも許容しており、両方を同時選択する問題ではありません。

選択肢の確認

1

1．a

判定：正答ではない（記述は誤り）。 aはダイオードなしで二次側の正負両半周期をそのまま抵抗へ与え、半波整流より発熱が大きくなります。

2

2．b

判定：正答（記述は正しい）。 bは一方の半周期だけを抵抗へ与えるためVrmsが低下し、公式に許容される正答集合の一つです。

3

3．c

判定：正答（記述は正しい）。 cはセンタタップの各半巻線電圧を全波整流します。巻線比を全二次巻線に対して定義する解釈ではbより低発熱となり、公式はこの単独回答も許容しています。

4

4．d

判定：正答ではない（記述は誤り）。 dは二次巻線全体の両半周期をブリッジで全波整流するため、bより抵抗の実効電圧が高くなります。

5

5．e

判定：正答ではない（記述は誤り）。 eはダイオードとコンデンサにより電圧を蓄えて負荷へ与える回路で、最低発熱の回路ではありません。

覚えるポイント

• 発熱はVrms²/Rで比較します。
• 本問の公式許容集合は「b単独」または「c単独」です。
