73AM76｜第73回 診療放射線技師国家試験 過去問

正答

3

この問題のポイント

ダイオードのオン・オフで正負半周期の等価抵抗が変わることを回路図から追います。

解説

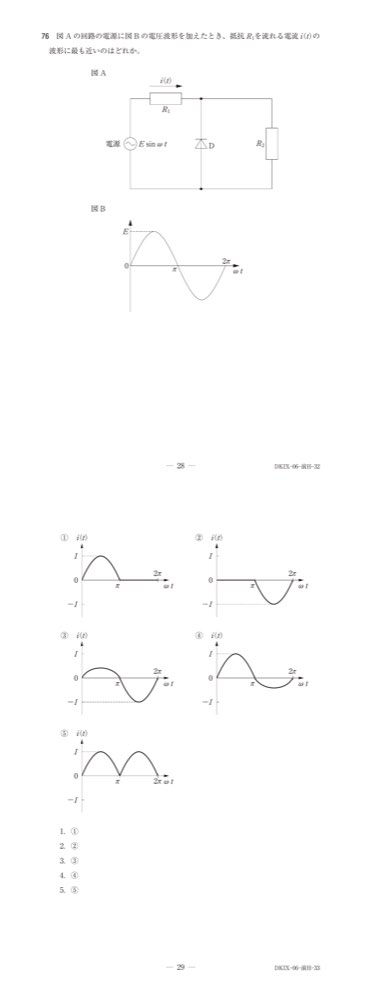

公式図ではR1の後にR2とダイオードDが並列に接続されています。正半周期はDが逆バイアスとなり、R1＋R2が直列なので正の電流振幅は小さくなります。負半周期はDが導通してR2をほぼ短絡し、R1のみで決まる大きな負の電流になります。この非対称正弦波は図③です。

選択肢の確認

1

1．①

判定：正答ではない（記述は誤り）。 ①は正半波だけが流れる波形ですが、本回路は負半周期にDが導通しR1に電流が流れます。

2

2．②

判定：正答ではない（記述は誤り）。 ②は負半波だけを示しますが、正半周期にもR1とR2を通る電流があります。

3

3．③

判定：正答（記述は正しい）。 ③は正側がR1＋R2で小振幅、負側がD導通でR1のみとなり大振幅で、回路の極性と一致します。

4

4．④

判定：正答ではない（記述は誤り）。 ④は正側が大きく負側が小さいため、ダイオードの導通極性と逆です。

5

5．⑤

判定：正答ではない（記述は誤り）。 ⑤は全波整流波形ですが、本回路は負電流を正方向へ反転させるブリッジを持ちません。

覚えるポイント

• 各半周期ごとにダイオードをオン/オフの等価回路に置き換えます。
• 本図は正側小振幅、負側大振幅の③です。
