74AM47｜第74回 診療放射線技師国家試験 過去問

正答

4

この問題のポイント

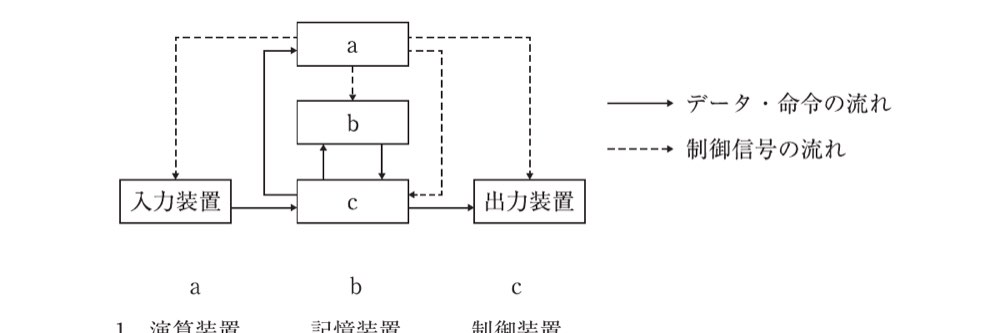

コンピュータの五大装置のうち、図中の情報・命令の流れから制御・演算・記憶装置を配置します。

解説

コンピュータは入力、出力、記憶、演算、制御の五大装置から構成されます。図のaは各装置へ制御信号を送り命令実行を統括する制御装置、bはデータに算術・論理演算を行う演算装置、cは命令とデータを保持して両者とやり取りする記憶装置です。CPUは主として制御装置と演算装置を含みます。

選択肢の確認

1

1．演算装置　記憶装置　制御装置

判定：正答ではない（記述は誤り）。 aは各装置を統括する位置なので演算装置ではなく制御装置です。b・cの対応も図の役割と合いません。

2

2．記憶装置　演算装置　制御装置

判定：正答ではない（記述は誤り）。 aを記憶装置とすると各装置へ制御信号を出す図の流れを説明できず、cも制御装置ではありません。

3

3．記憶装置　制御装置　演算装置

判定：正答ではない（記述は誤り）。 bは演算処理を担う位置で制御装置ではなく、cはデータを保持するため演算装置ではありません。

4

4．制御装置　演算装置　記憶装置

判定：正答（記述は正しい）。 a＝制御、b＝演算、c＝記憶とすると、命令の統括、処理、保存という図中の流れがすべて一致します。

5

5．制御装置　記憶装置　演算装置

判定：正答ではない（記述は誤り）。 aの制御は合いますが、bは記憶ではなく演算、cは演算ではなく記憶なので後二つが逆です。

覚えるポイント

• 五大装置＝入力・出力・記憶・演算・制御です。
• CPUは制御＋演算、主記憶は命令・データを保存すると整理します。
