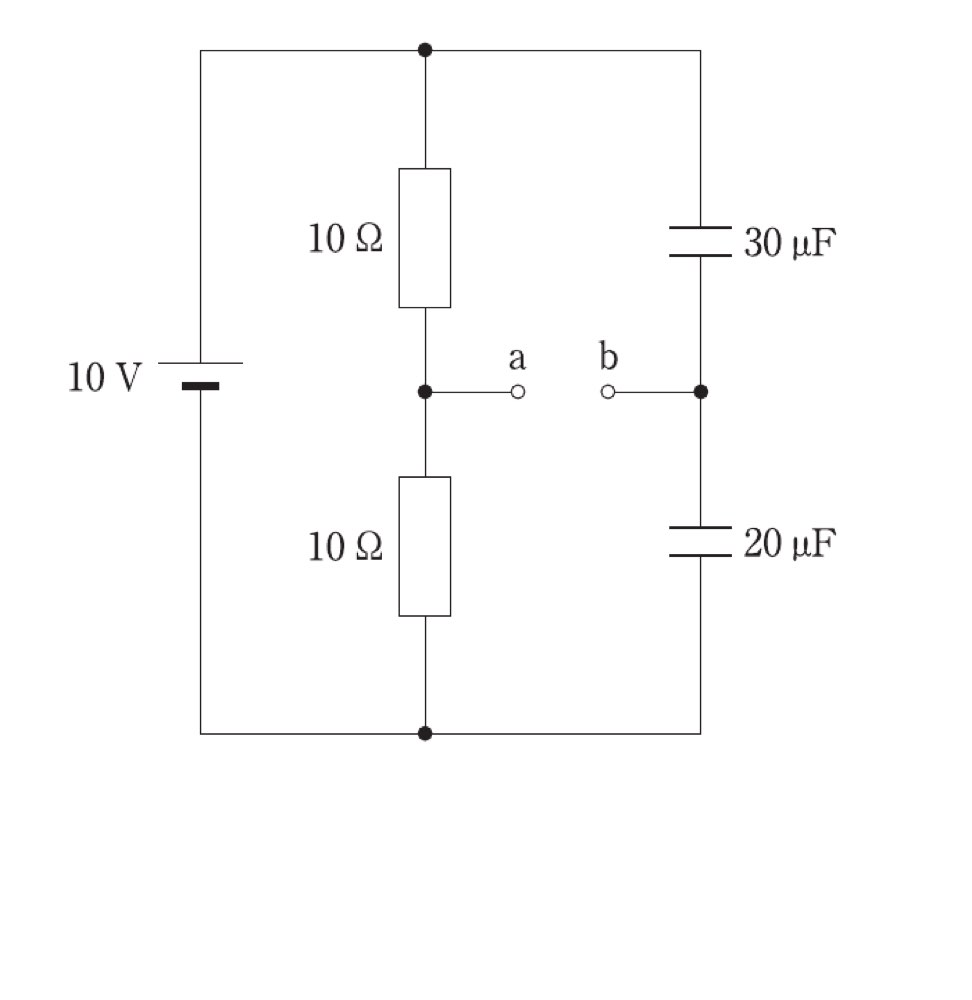

図の回路で a−b 間の電位差[V]はどれか。

74AM76の問題画像
画像を押すと拡大して表示します
解答・解説を見る

正解2

正答

2.1

この問題のポイント

直流電源に並列につないだ抵抗の枝とコンデンサの枝で、それぞれの中点の電位を求めて差をとる問題です。決め手は、直列の抵抗では電圧が抵抗値に比例し、直列のコンデンサでは電圧が容量に反比例することです。電源の負極を0 Vとすると、aは5 V、bは6 Vで、a−b間の電位差は1 Vになります。

解説

回路の読み取り

電位差は、共通の基準を1つ決め、各点の電位を求めてから差をとります。ここでは電池の負極につながる下の導線を0 Vとします。電池の記号は長い細線が正極、短い太線が負極なので、上の導線は+10 Vです。
上下の導線の間には、10 Ωの抵抗2本の枝と、コンデンサ2個(上30 μF、下20 μF)の枝が並列につながっています。どちらの枝にも、電源の10 Vがそのままかかります。aとbは白丸の端子で、互いにつながっていません(開放)。a−b間には電流が流れないので、2つの枝は別々に計算できます。

aの電位:抵抗の分圧

直列の抵抗には同じ電流が流れるので、電圧は抵抗値に比例して分かれます。aは開放なので、電流がaへ分かれることはありません。電流はオームの法則(電流=電圧÷抵抗)で求めます。

  • 電流:I=10 V÷(10 Ω+10 Ω)=0.5 A
  • 下の10 Ωの電圧:0.5 A×10 Ω=5 V
    aの電位は5 Vです。抵抗が等しいので、10 Vが半分ずつに分かれると考えても同じです。

bの電位:コンデンサの分圧

直流電源につないだコンデンサは、充電が終わる(定常状態になる)と電流を通しません。ただし電圧が0になるわけではなく、たまった電荷に見合う電圧を保ちます。
直列のコンデンサには、同じ大きさの電荷Qがたまります。30 μFの下側の極板、20 μFの上側の極板、bをつなぐ部分は、外とつながっていない「島」です。島には電荷が出入りできないので、はじめに電荷が無ければ合計は0のままです。30 μFの下側の極板に−Qがたまれば、20 μFの上側の極板には+Qがたまります。
Q=CV(電荷=容量×電圧)より V=Q/C なので、Qが等しければ電圧は容量に反比例します。容量の小さいコンデンサほど、大きな電圧を受け持ちます。上の30 μFをC₁、下の20 μFをC₂として計算します。

  • 合成容量:C=C₁C₂/(C₁+C₂)=(30×20)/(30+20)=12 μF
  • 電荷:Q=CV=12 μF×10 V=120 μC
  • 上の30 μFの電圧:120 μC÷30 μF=4 V
  • 下の20 μFの電圧:120 μC÷20 μF=6 V
    4 V+6 V=10 Vで、電源電圧と一致します。bの電位は下の20 μFの電圧と同じで、6 Vです。
    C₂の電圧V₂は、分圧の式 V₂=V×C₁/(C₁+C₂)=10×30/50=6 V でも求められます。1/Cを抵抗のように扱えば、抵抗の分圧と同じ形で計算できます(1/30:1/20=2:3 なので4 V:6 V)。
    Q=CVは、コンデンサ式X線装置で撮影中に下がる管電圧[kV]を、mAs値÷容量[μF]で求める関係の土台でもあります。

電位差と取り違えやすい点

aの電位からbの電位を引くと、5 V−6 V=−1 Vです。電位差の大きさは1 Vで、bのほうが1 V高い電位にあります。選択肢は大きさで示されているので、1 Vを選びます。上の導線から測っても、aは5 V、bは4 V下がった位置にあり、差は同じ1 Vです。
aとbが同電位になるのは、左右の枝で上下の電圧の比が等しいときです。抵抗と容量で書くと「上の抵抗:下の抵抗=下の容量:上の容量」のときです。この回路は1:1と2:3で一致しないので、電位差が生じます。
この問題では、aがちょうど10 Vの半分の5 Vにあります。そのため、誤って電圧を容量に比例させてbを4 Vとしても、差の大きさは1 Vになります。しかしその場合はaのほうが高くなり、高低が逆です。抵抗が等しくない回路では差の値も変わるので、反比例の関係で解く習慣をつけましょう。

選択肢の確認

1.0:誤りです。電位差が0になるのはaとbが同電位のときですが、負極を基準にするとaは5 V、bは6 Vで、1 Vの差があります。a−b間が開放されていて電流が流れなくても、電位差は生じます。コンデンサも抵抗と同じく5 Vずつに分かれると考えると0になります。しかし容量が30 μFと20 μFで違うので、等分にはなりません。

2.1:正答です。aの電位は10 Ωどうしの分圧で5 V、bの電位は下の20 μFにかかる6 Vです。差は5 V−6 V=−1 Vで、電位差の大きさは1 V(bのほうが高い)です。上の導線から測っても、aは5 V、bは4 V下がった位置で、差は1 Vと一致します。

3.3:誤りです。負極を0 Vとすると、この回路の電位は上の導線10 V、b 6 V、a 5 V、下の導線0 Vの4通りです。どの2点を組み合わせても電位差は1、4、5、6、10 Vのいずれかで、3 Vになる組はありません。a−b間は5 Vと6 Vの差なので1 Vです。

4.5:誤りです。5 Vは負極を基準にしたaの電位で、10 Ωの抵抗1本にかかる電圧です。bの電位を求めずに、aの電位をそのまま答えるとこの値になります。正しくは、bの電位6 Vとの差をとって1 Vです。

5.6:誤りです。6 Vは負極を基準にしたbの電位で、容量の小さい20 μFが受け持つ電圧です。aの電位5 Vとの差をとる前の値にあたります。同様に、上の30 μFの電圧4 Vも、a−b間の電位差ではありません。

覚えるポイント

  • 直列の抵抗では、電圧は抵抗値に比例して分かれます(R₁の電圧=V×R₁/(R₁+R₂))。
  • 直列のコンデンサは電荷Qが等しく、電圧は容量に反比例します(C₁の電圧=V×C₂/(C₁+C₂))。容量の小さいほうに大きな電圧がかかります。
  • 合成容量は抵抗と逆の形です。直列は C₁C₂/(C₁+C₂)、並列は C₁+C₂ です。
  • 直流の定常状態では、コンデンサに電流は流れませんが、電荷に見合う電圧(V=Q/C)はかかっています。
  • 2点間の電位差は、共通の基準(電源の負極など)から各点の電位を求めて差をとります。開放された端子の間にも電位差は生じます。
