75PM76｜第75回 診療放射線技師国家試験 過去問

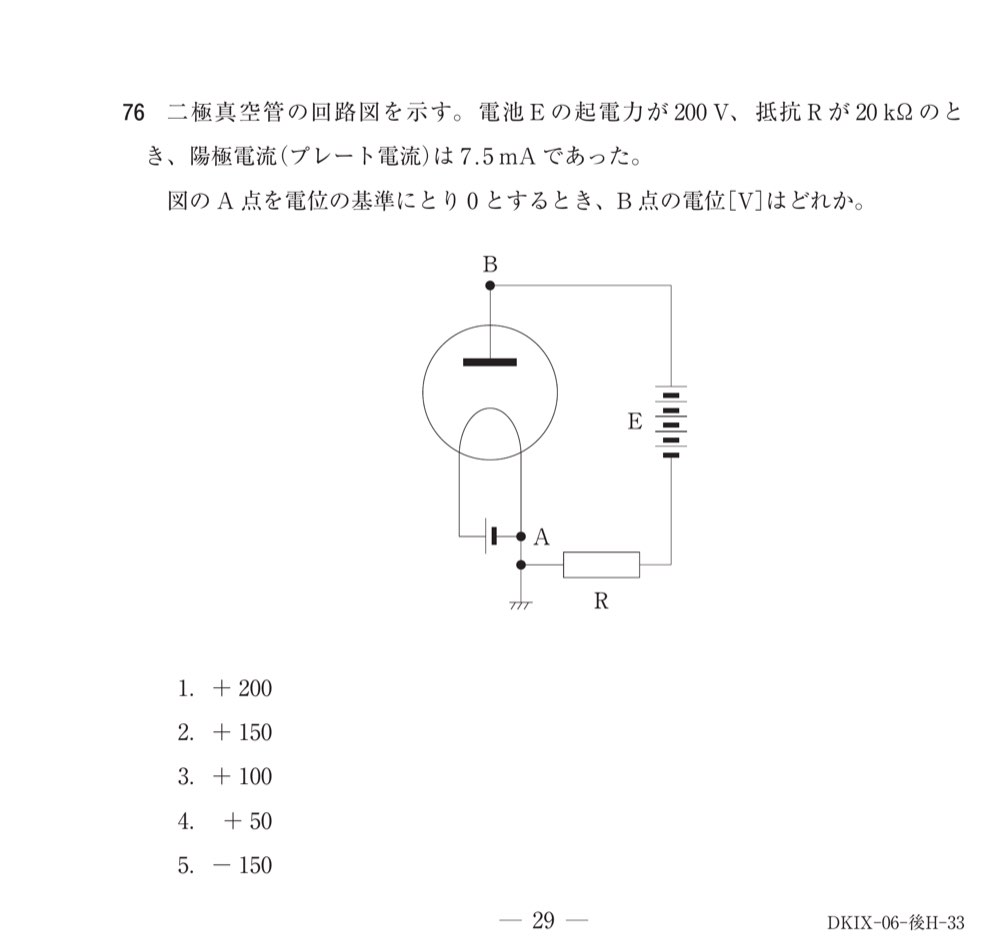

二極真空管の回路図を示す。電池Eの起電力が200 V、抵抗Rが20 kΩのとき、陽極電流（プレート電流）は7.5 mAであった。 図のA点を電位の基準にとり0とするとき、B点の電位［V］はどれか。
解答・解説を見る
正解: 4
正答
4
この問題のポイント
この設問では、次の知識を判断の軸にします：抵抗の電圧降下はIR＝0.0075×20,000＝150 Vです。
解説
公式回路でA点を0 Vとすると、電池Eの陽極側は＋200 Vです。抵抗Rの電圧降下はIR＝7.5 mA×20 kΩ＝150 Vなので、抵抗通過後のB点は200−150＝＋50 Vです。
選択肢の確認
1
1．＋200
判定：正答ではない（記述は誤り）。 ＋200 Vは電池で持ち上げた抵抗上流側の電位で、B点では150 Vの電圧降下を差し引きます。
2
2．＋150
判定：正答ではない（記述は誤り）。 ＋150 Vは抵抗両端の電位差IRそのものであり、B点のA基準電位ではありません。
3
3．＋100
判定：正答ではない（記述は誤り）。 ＋100 Vは200−150の計算値と一致しません。
4
4．＋50
判定：正答（記述は正しい）。 IR＝150 Vを起電力200 Vから引くと、B点はA点に対して＋50 Vです。
5
5．−150
判定：正答ではない（記述は誤り）。 −150 Vは抵抗の電圧降下の符号だけを取った値で、電池による＋200 Vを含めていません。
覚えるポイント
- 抵抗の電圧降下はIR＝0.0075×20,000＝150 Vです。
- B点の電位は200−150＝＋50 Vです。
