75PM78｜第75回 診療放射線技師国家試験 過去問

正答

4

この問題のポイント

この設問では、次の知識を判断の軸にします：非反転増幅回路はVo/Vi＝1＋Rf/Rgです。

解説

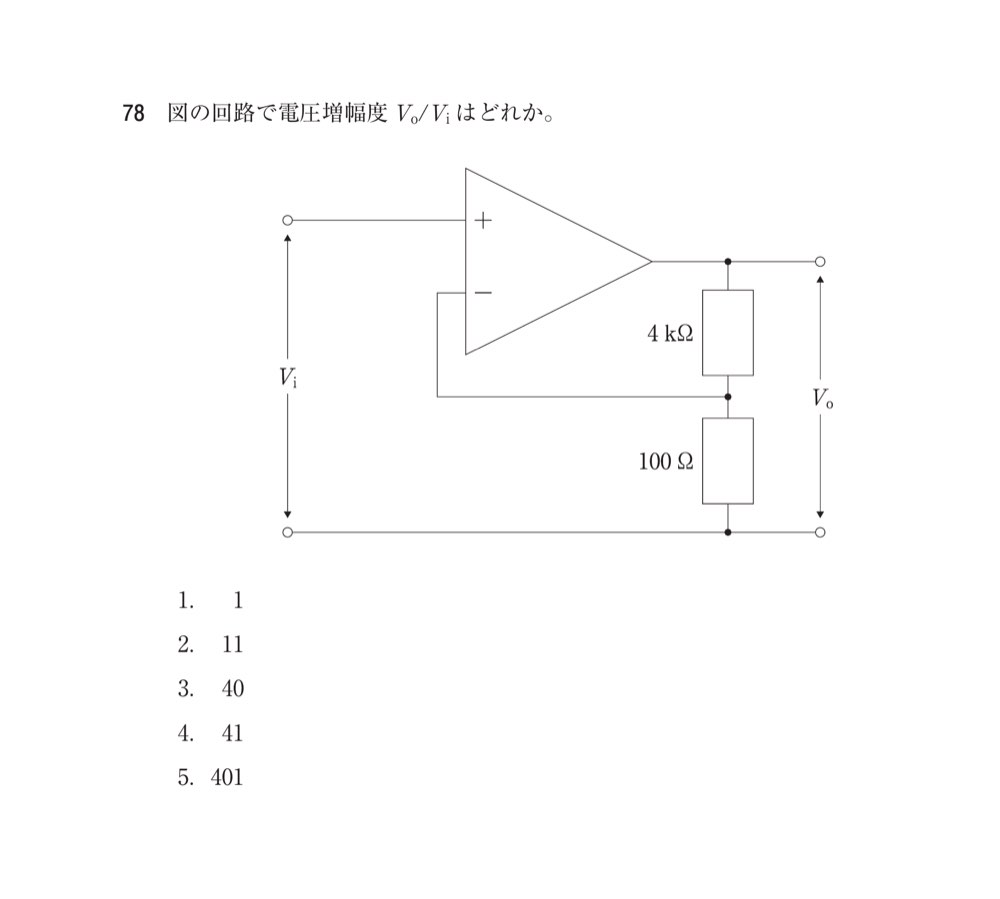

公式回路は非反転増幅回路です。出力から反転入力への帰還抵抗Rf＝4 kΩ、反転入力から接地への抵抗Rg＝100 Ωなので、Vo/Vi＝1＋Rf/Rg＝1＋4,000/100＝41です。

選択肢の確認

1

1．1

判定：正答ではない（記述は誤り）。 電圧増幅度1は電圧フォロワの場合で、この回路には4 kΩと100 Ωの帰還抵抗比があります。

2

2．11

判定：正答ではない（記述は誤り）。 11は帰還抵抗比を10とした場合で、公式図の4,000/100＝40と合いません。

3

3．40

判定：正答ではない（記述は誤り）。 40はRf/Rgの値ですが、非反転増幅度には1を加えます。

4

4．41

判定：正答（記述は正しい）。 1＋4,000/100＝41で、入力と同相の出力が得られます。

5

5．401

判定：正答ではない（記述は誤り）。 401は4 kΩを100 Ωではなく10 Ωで割った場合の値です。

覚えるポイント

• 非反転増幅回路はVo/Vi＝1＋Rf/Rgです。
• 公式図では1＋4,000/100＝41です。
