78AM72|第78回 診療放射線技師国家試験 過去問

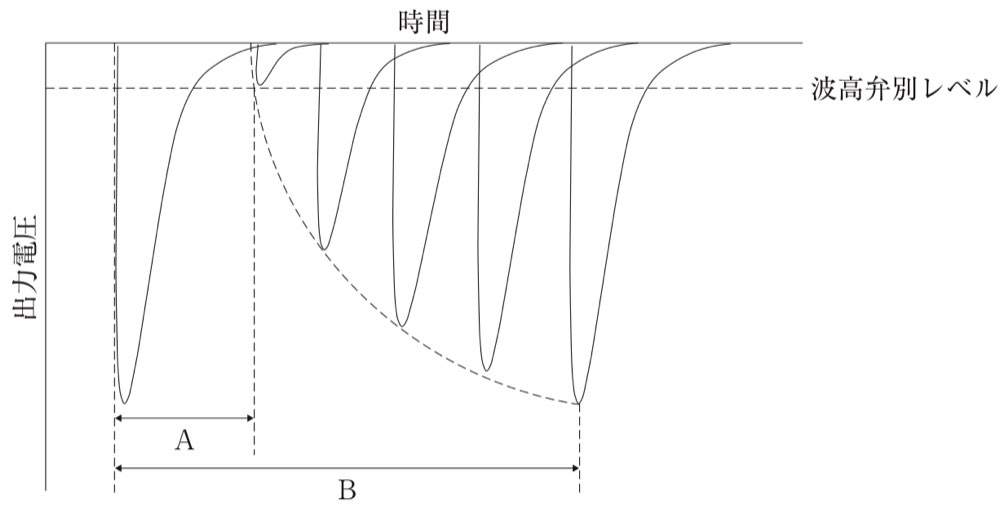

GM 計数管の出力電圧と時間の関係を図に示す。 図の説明で正しいのはどれか。

解答・解説を見る
正解5
正答
5.波高弁別レベルを超えたパルスの数を計数する。
この問題のポイント
GM計数管(ガイガー・ミュラー計数管)の出力パルスが時間とともにどう変わるかを示した図を読み、計数の仕組みを問う問題です。決め手は、GM計数管のパルス波高は放射線のエネルギーにも放射能にもよらず、ほぼ一定だという点です。計数回路は、波高弁別レベルを超えたパルスを1個ずつ数えます。図のAは分解時間、Bは回復時間にあたります。

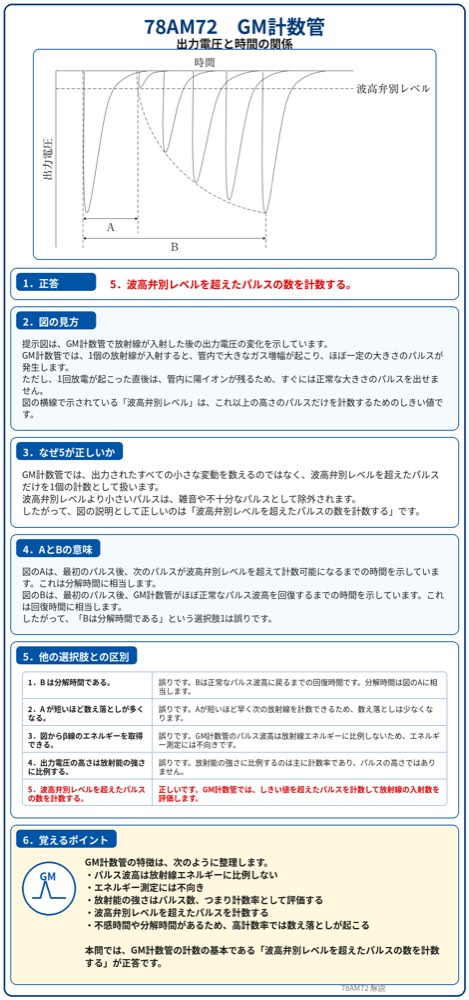

解説
画像の見方
- 時間の軸は上端にあり、出力電圧の軸は下向きです。パルスは下向きに描かれ、下に深いほど波高が大きいことを示します。
- 左端の深いパルスは、最初の放射線による正常な大きさのパルスです。
- 水平の破線は波高弁別レベルです。
- 2つ目以降のパルスは、最初のパルスから時間がたつほど深くなります。その底を結んだ破線(包絡線)は、Bの終点で最初のパルスと同じ深さに戻ります。
- Aの終点では、包絡線がちょうど波高弁別レベルの高さから始まります。そこには、弁別レベル付近までしか届かない小さなパルスが描かれています。
放電直後にパルスが小さくなる理由
放電直後のパルスが小さいのは、陽極(芯線)の周りに陽イオンが残るためです。1回放電すると、陽極の周りに陽イオンの層(空間電荷)ができます。陽イオンは電子よりずっと遅いため、しばらく陽極の近くにとどまります。その結果、陽極近くの電界が弱まり、ガス増幅(電子なだれ)が起こりにくくなります。陽イオンが陰極へ移っていくにつれて電界が戻り、パルスは小さいものから元の大きさへ回復します。図の包絡線は、この回復の経過を表しています。
不感時間・分解時間・回復時間
放電後の時間は、次の3つに分けて考えます。
- 不感時間:次の放射線が入っても、パルスがまったく出ない時間です。
- 分解時間:次のパルスが波高弁別レベルに届き、計数されるようになるまでの時間です。図のAにあたります。
- 回復時間:パルス波高が元の大きさに戻るまでの時間です。図のBにあたります。
長さは、不感時間<分解時間<回復時間の順です。計数回路は弁別レベルを超えたパルスだけを数えます。そのため、数え落としに直接かかわるのは分解時間です。
計数の仕組みと数え落とし
GM計数管のパルス波高は、放射線の種類やエネルギーによらずほぼ一定です。GM領域では、電子なだれで出た紫外線が次々に新しいなだれを起こし、放電が陽極全体に広がって飽和するからです。このため、出力から分かるのは「放射線が入ったこと」と「その数」だけです。計数回路は、波高弁別レベルを超えたパルスを1カウントとして数えます。弁別レベル未満の雑音は数えません。
分解時間内に入った放射線は、パルスが弁別レベルに届かないため数えられません。これが数え落としです。真の計数率を n、実測の計数率を m、分解時間を τ とすると、n = m/(1 − mτ) で補正します(非まひ型モデル)。この式は、1秒のうち mτ の割合が「数えられない時間」になることを表します。τ が長いほど、また計数率が高いほど、数え落としは増えます。
GM計数管の分解時間は100 μsのオーダーで、比例計数管やシンチレーション検出器より長いです。分解時間は2線源法で求めます。核医学施設では、GMサーベイメータを表面汚染の検査に使います。ただし計数率が高い場所では、数え落としのため値が低めに出ることに注意が必要です。
選択肢の確認
1.B は分解時間である。:誤りです。Bは、最初のパルスから、パルスの深さが最初と同じに戻るまでの時間です。これは回復時間にあたります。分解時間は、次のパルスが波高弁別レベルに届くまでの時間で、図ではAにあたります。回復時間は分解時間より長いことも、見分けるときの手がかりです。
2.A が短いほど数え落としが多くなる。:誤りです。Aは分解時間です。Aが短いほど次の放射線を早く数えられるので、数え落としは少なくなります。補正式 n = m/(1 − mτ) でも、τ が小さいほど n と m の差は小さくなります。正しくは「Aが長いほど数え落としが多くなる」です。
3.図から β 線のエネルギーを取得できる。:誤りです。GM計数管のパルス波高は、入射した放射線のエネルギーによらずほぼ一定です。図で波高が違って見えるのは、前のパルスからの経過時間の違いによるもので、エネルギーとは関係ありません。エネルギーを波高から知るには、比例計数管、シンチレーション検出器、半導体検出器などを使います。これらは、波高が吸収されたエネルギーに比例する検出器です。
4.出力電圧の高さは放射能の強さに比例する。:誤りです。放射能の強さを反映するのは、パルスの数(計数率)です。1つのパルスの高さではありません。放射能が強くなると計数率は上がりますが、正常なパルスの高さは変わりません。計数率が高いと、回復途中の小さなパルスや数え落としがかえって増えます。
5.波高弁別レベルを超えたパルスの数を計数する。:正答です。GM計数管の計数回路は、波高弁別レベルを超えたパルスを、放射線1個の入射として数えます。弁別レベル未満の雑音や、分解時間内に生じた小さなパルスは数えません。図でAより後のパルスがすべて弁別レベルに届いているのは、計数できる状態に戻ったことを示します。
覚えるポイント
- GM計数管のパルス波高はほぼ一定で、放射線の種類やエネルギーによりません。このため、エネルギー測定や粒子の弁別はできません。線源の強さは計数率で評価します。
- 不感時間はパルスが出ない時間、分解時間は波高弁別レベルを超えるまでの時間、回復時間は元の波高に戻るまでの時間です。長さは不感時間<分解時間<回復時間の順です。
- 放電直後にパルスが小さくなる原因は、陽極の周りに残る遅い陽イオン(空間電荷)が電界を弱めることです。
- 数え落としは n = m/(1 − mτ) で補正します。τ が長いほど、計数率が高いほど数え落としが増えます。分解時間は2線源法で求めます。
- 波高が初期電離(エネルギー)に比例するのは比例計数管です。GM計数管と取り違えないようにします。
