41PM54｜第41回 第2種ME技術実力検定試験 過去問

正答

3

この問題のポイント

図記号からCF形装着部を読み取り、単一故障状態の合計患者漏れ電流許容値を選びます。

解説

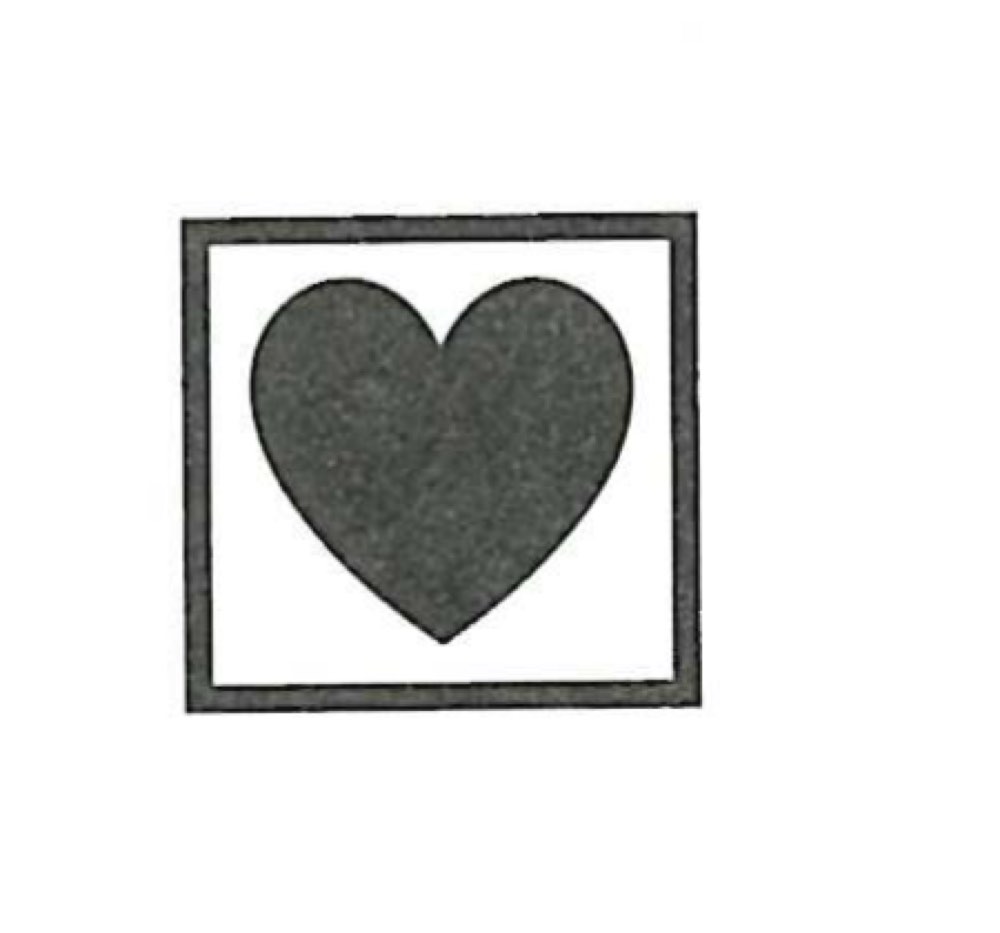

画像の四角で囲まれたハート形は、心臓へ直接適用できるCF形装着部の図記号です。保護接地線の断線は単一故障状態に当たります。

この条件でCF形装着部の合計患者漏れ電流の許容値は100 μAです。心臓へ直接電流が到達し得るため、B形・BF形より厳しい安全管理が求められます。

図で見るポイント
ハートは心臓への適用、外側の四角はフローティング形の装着部を表すものとして識別します。

選択肢の確認

1．10
誤り。
CF形の正常状態で扱う厳しい値と混同しないようにします。本問は保護接地断線の単一故障状態です。

2．50
誤り。
CF形合計患者漏れ電流のこの条件の許容値100 μAとは一致しません。

3．100
正しい。
CF形装着部の単一故障状態における合計患者漏れ電流許容値です。

4．500
誤り。
B形・BF形などの別条件の値と混同した選択肢です。

5．1000
誤り。
心臓へ直接適用し得るCF形には大きすぎる値です。

覚えるポイント

• 四角内のハートはCF形装着部です。
• CF形の単一故障状態の合計患者漏れ電流は100 μAです。
