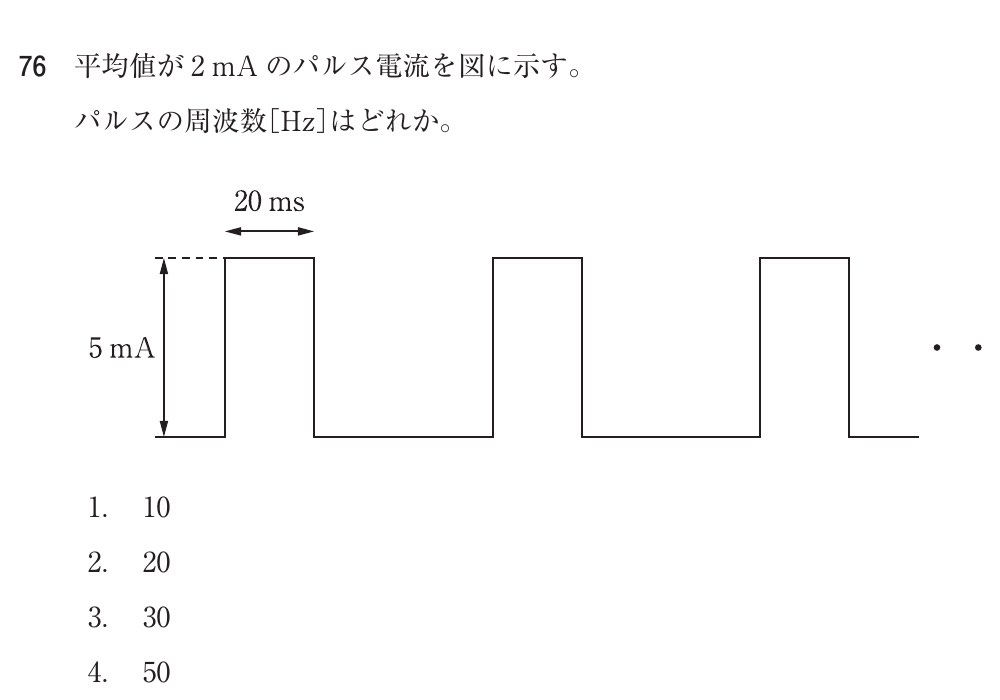

75AM76｜第75回 診療放射線技師国家試験 過去問

正答

2

この問題のポイント

この設問では、次の知識を判断の軸にします：矩形パルスの平均＝ピーク×パルス幅/周期です。

解説

矩形パルスの平均値はピーク値×デューティ比です。2 mA＝5 mA×20 ms/TよりT＝50 ms＝0.05 s、したがって周波数f＝1/T＝20 Hzです。

選択肢の確認

1

1．10

判定：正答ではない（記述は誤り）。 10 Hzなら周期100 ms、デューティ比0.2で平均は1 mAです。

2

2．20

判定：正答（記述は正しい）。 周期50 msから周波数は20 Hzです。

3

3．30

判定：正答ではない（記述は誤り）。 30 Hzなら周期約33 msとなり20 ms幅とのデューティ比が0.6です。

4

4．50

判定：正答ではない（記述は誤り）。 50 Hzでは周期20 msとなりパルスが連続して平均5 mAになります。

5

5．100

判定：正答ではない（記述は誤り）。 100 Hzの周期10 msは図のパルス幅20 msより短く矛盾します。

覚えるポイント

• 矩形パルスの平均＝ピーク×パルス幅/周期です。
• 2/5＝20 ms/TよりT＝50 ms、f＝20 Hzです。
