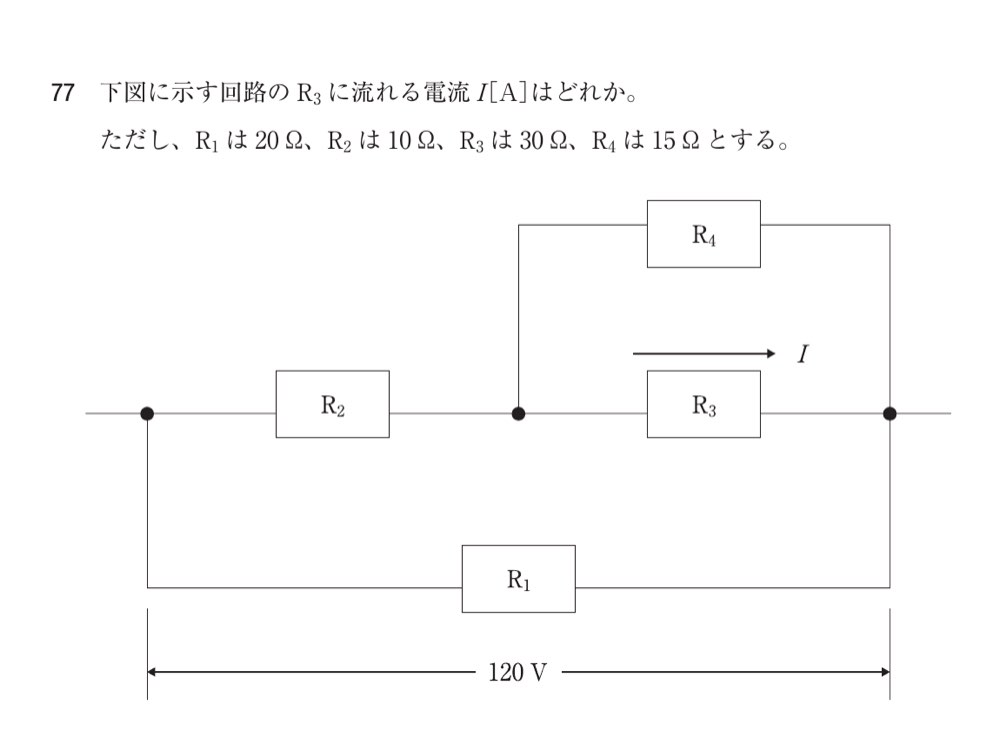

75AM77｜第75回 診療放射線技師国家試験 過去問

正答

1

この問題のポイント

この設問では、次の知識を判断の軸にします：R₃∥R₄＝10 Ω、R₂との直列分岐は20 Ωです。

解説

R₃∥R₄＝30×15/(30＋15)＝10 Ωです。これとR₂＝10 Ωが直列なので上側分岐は20 Ω、120 V/20 Ω＝6 Aが流れます。電流分配によりR₃電流は6×15/(30＋15)＝2 Aです。

選択肢の確認

1

1．2

判定：正答（記述は正しい）。 R₃へ流れる分流は2 Aです。

2

2．4

判定：正答ではない（記述は誤り）。 4 Aは抵抗値が小さいR₄へ流れる電流です。

3

3．6

判定：正答ではない（記述は誤り）。 6 AはR₂を流れる分岐合計電流です。

4

4．10

判定：正答ではない（記述は誤り）。 10 Aは回路の等価抵抗と120 Vから得られません。

5

5．12

判定：正答ではない（記述は誤り）。 12 AはR₂単独へ120 Vを加えた値で、並列部の電圧降下を無視しています。

覚えるポイント

• R₃∥R₄＝10 Ω、R₂との直列分岐は20 Ωです。
• 分岐 6 AはR₃へ2 A、R₄へ4 Aに分流します。
