75PM94｜第75回 診療放射線技師国家試験 過去問

正答

2

この問題のポイント

この設問では、次の知識を判断の軸にします：空間周波数＝黒白1組の周期数/距離です。

解説

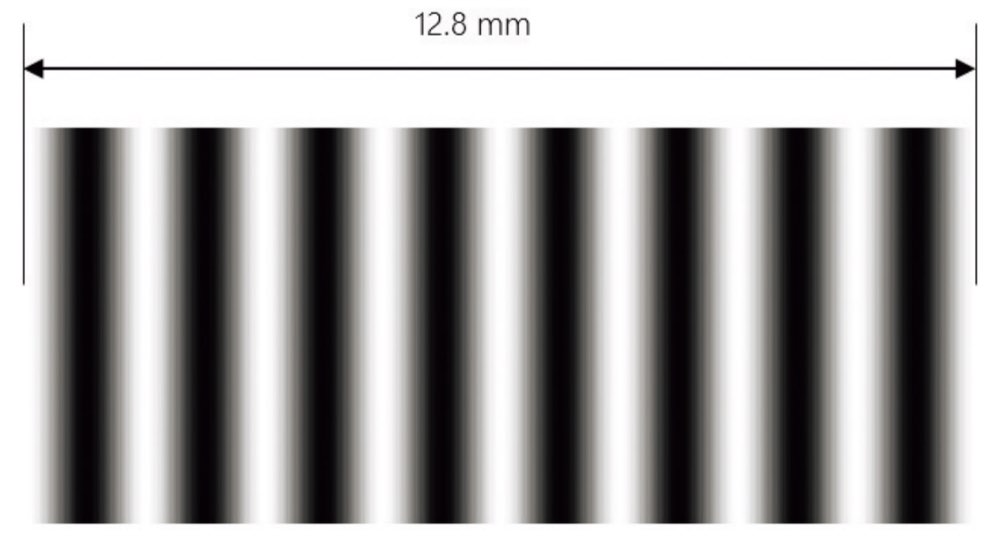

公式別冊No.17のチャートは12.8 mmの幅に8周期の黒白パターンがあります。空間周波数は周期数/距離なので、8/12.8＝0.625 cycles/mmで、最も近いのは0.6 cycles/mmです。

選択肢の確認

1

1．0.3

判定：正答ではない（記述は誤り）。 0.3 cycles/mmは12.8 mm中に約4周期の場合で、公式図の8周期の半分です。

2

2．0.6

判定：正答（記述は正しい）。 8/12.8＝0.625 cycles/mmなので、0.6 cycles/mmが最も近い値です。

3

3．1.2

判定：正答ではない（記述は誤り）。 1.2 cycles/mmは12.8 mm中に約15.4周期に相当し、図の約2倍です。

4

4．1.6

判定：正答ではない（記述は誤り）。 1.6 cycles/mmは12.8 mm中に約20.5周期を要し、図より高過ぎます。

5

5．3.2

判定：正答ではない（記述は誤り）。 3.2 cycles/mmは12.8 mm中に約41周期に相当し、描画された8周期と合いません。

覚えるポイント

• 空間周波数＝黒白1組の周期数/距離です。
• 8周期/12.8 mm＝0.625 cycles/mmです。
