43AM48｜第43回 第2種ME技術実力検定試験 過去問

正答

3

この問題のポイント

原本の5つの三角標識から、レーザ放射の危険を示す図記号を識別します。

解説

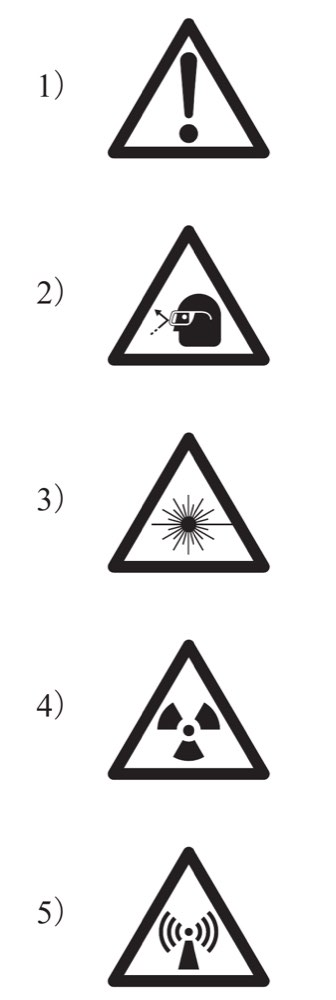

原本では、1は感嘆符、2は三角形の警告枠内に横向きの頭部、眼前の角形部品、眼前へ向かう破線と左上へ向かう実線矢印を描いた図、3は水平線上の星形、4は放射線の三つ葉、5はアンテナ状の図です。レーザ装置を使用する部屋の外には、レーザ放射の危険を示す選択肢3の警告標識を掲示します。

図形の判別根拠
選択肢3だけが、水平線とその上の星形の放射を三角枠で囲んでいます。この形をレーザ放射警告と識別します。選択肢2は頭部、眼前の角形部品、2種類の矢印からなる別図形であり、意味を推定せずとも選択肢3の星形放射とは明確に区別できます。

選択肢の確認

1．
図選択肢です。
誤り。
感嘆符を三角枠で囲む図は一般警告で、レーザ放射を特定する標識ではありません。

2．
図選択肢です。
誤り。
三角形の警告枠内に横向き頭部、眼前の角形部品、眼前へ向かう破線と左上へ向かう実線矢印を描いた標識です。水平線上の星形でレーザ放射を直接示す選択肢3とは異なります。

3．
図選択肢です。
正しい。
横線と星形の放射を三角枠で囲む図はレーザ放射の警告標識です。

4．
図選択肢です。
誤り。
三つ葉形の図は電離放射線の警告標識で、レーザ用ではありません。

5．
図選択肢です。
誤り。
アンテナから波が出る図は非電離放射線・電波に関する警告で、レーザ用ではありません。

覚えるポイント

レーザ警告は 直線上の星形放射を三角枠で囲む図記号です。
