43AM58｜第43回 第2種ME技術実力検定試験 過去問

正答

3

この問題のポイント

原本の図記号を、クラスⅠ・Ⅱ、保護接地、等電位化、危険電圧、耐除細動形装着部に対応させます。

解説

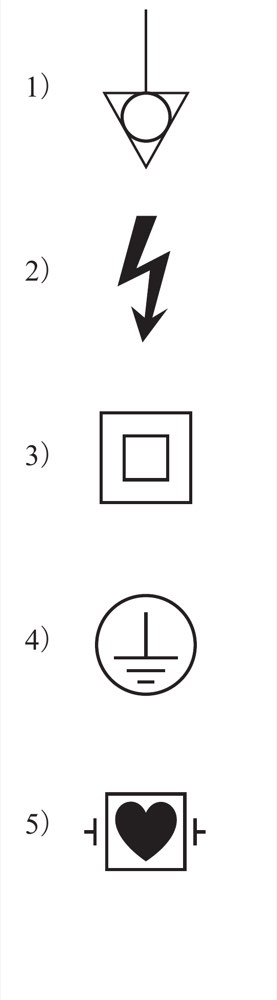

原本では、1は等電位化端子、2は危険電圧、3は二重四角のクラスⅡ、4は円内の保護接地、5は心臓と除細動パドルを示す耐除細動形CF装着部です。設問の機器はクラスⅠなので保護接地を用い、クラスⅡを示す二重四角は表示されません。

原図の形から識別する
選択肢3は外側と内側の正方形だけからなる二重四角で、保護接地に依存しないクラスⅡを表します。これに対し、選択肢4は円内に縦線と長さの異なる3本の横線を描いた保護接地の図です。クラスⅠと明記された本問では、この二つの保護方式の違いが選択肢3を除外する直接の根拠です。

ひっかけポイント
問題文は「該当しないもの」を求めています。正答番号だけが条件に該当せず、残る4つは条件に該当することを確認します。

選択肢の確認

1．
図選択肢です。
該当します。
等電位化端子の図記号は、手術室で周囲機器との電位差を小さくする接続に用いられ、表示され得ます。

2．
図選択肢です。
該当します。
稲妻形の危険電圧の図記号は、高電圧を扱う除細動器に表示され得ます。

3．
図選択肢です。
正答。該当しません。
二重四角はクラスⅡ機器の図記号であり、クラスⅠのモニタ付き除細動器には該当しません。

4．
図選択肢です。
該当します。
円内の接地記号は保護接地端子を表し、クラスⅠ機器に関係します。

5．
図選択肢です。
該当します。
心臓とパドルの図は耐除細動形CF装着部を表し、心電図モニタ入力などに表示され得ます。

覚えるポイント

二重四角＝クラスⅡ、保護接地＝クラスⅠ、心臓＋パドル＝耐除細動形CFです。
